Die unbewirtschaftete Sandproduktion bringt in modernen Öl- und Gasbetrieben extrem hohe Risiken mit sich. Abrasive Feststoffe strömen an die Oberfläche und verursachen schnell eine katastrophale Erosion der Ausrüstung. Dieses ungeminderte Eindringen führt direkt zu ungeplanter unproduktiver Zeit (NPT). Letztendlich beeinträchtigt es die langfristige Lebensdauer des Bohrlochs. Die Betreiber stehen unter enormem Druck, diese zerstörerischen Partikel frühzeitig zu kontrollieren.
Eine robuste Sandfilteranlage ist weit mehr als eine grundlegende Compliance-Anforderung. Es fungiert als absolut kritische Verteidigungslinie für gefährdete Downstream-Assets. Zu diesen Anlagen gehören empfindliche Drosseln, komplexe Ventile und primäre Trenneinheiten. Eine ordnungsgemäße Filterung schützt diese Infrastruktur vor einem schnellen Abbau in frühen Rückflussphasen.
Dieser Artikel bietet einen objektiven, ingenieurorientierten Rahmen. Wir bewerten Oberflächen- und Bohrlochfiltrationslösungen und nehmen diese in die engere Auswahl, basierend auf den rauen Betriebsrealitäten. Sie erfahren, wie Sie mit Phasendynamik, Mikrometerbewertungen und strengen Compliance-Standards umgehen. Dieses gezielte Wissen hilft Ihnen bei der Auswahl der genauen Ausrüstung, die zur Aufrechterhaltung eines optimalen Durchflusses und der Sicherheit am Standort erforderlich ist.
Bei der Auswahl des richtigen Sandfiltersystems muss die Effizienz der Partikelgrößenerfassung mit akzeptablen Druckabfallgrenzen in Einklang gebracht werden.
Unterschiedliche Extraktionsumgebungen (z. B. horizontale oder vertikale Brunnen) bestimmen die Wahl zwischen Zyklon-Desandersystemen und mechanischen Siebfiltern.
Die Einhaltung von Industriestandards für API-Bohrlochkopfausrüstung ist für die Gewährleistung einer sicheren Druckhaltung während der Rückfluss- und Testphasen nicht verhandelbar.
Abrasive Feststoffe zerstören kritische Oberflächeninfrastrukturen ohne Vorwarnung. Wenn sich Reservoirsand mit hoher Geschwindigkeit bewegt, verhält er sich genau wie ein industrieller Sandstrahler. Es entfernt Metall aggressiv von den inneren Ventilkomponenten. Dadurch werden die Rohrleitungswände im Laufe der Zeit immer mehr beschädigt. Es zerstört Choke-Zierprofile innerhalb weniger Stunden. Diese Abnutzungen auf Mikroebene eskalieren schnell zu Betriebsausfällen auf Makroebene.
Es könnte zu einem vorzeitigen Austausch der Ventile kommen oder es kann zu gefährlichen Rohrleitungsschäden kommen. Beide Szenarien führen zu unerwarteten Anlagenabschaltungen. Sie verlieren wertvolle Produktionszeit, während die Außendienstteams sich darum bemühen, zerstörte Geräte zu ersetzen. Daher erspart die Identifizierung des Problems auf Mikrometerebene enorme nachgelagerte Reparaturaufwände.
Um Erfolg zu definieren, sind realistische Betriebsparameter erforderlich. Eine erfolgreiche Implementierung blockiert nicht nur Sand. Es hält Ihre Zieldurchflussraten konstant aufrecht. Es erreicht eine Trenneffizienz von über 95 % für Ihre spezifische Zielmikrometergröße. Sie müssen diese grundlegenden Leistungsmetriken festlegen, bevor Sie physische Hardware bewerten.
Best Practice: Legen Sie immer eine akzeptable Basislinie für die Sandumgehung fest. Arbeiten Sie mit Reservoiringenieuren zusammen, um genau zu definieren, wie viel Feinmaterial Ihre nachgeschalteten Separatoren sicher verarbeiten können.
Hier müssen wir einen evidenzorientierten Realitätscheck durchführen. Kein einzelnes Gerät fängt 100 % der Feinpartikel ein, ohne den Durchfluss stark einzuschränken. Wenn Sie den Durchfluss vollständig drosseln, kommt die Produktion vollständig zum Erliegen. Das ultimative Ziel ist eine optimierte Risikominderung.
Absolute Perfektion kann man nicht erreichen. Sie müssen die Feststoffe auf ein Niveau reduzieren, das Ihre nachgeschalteten Geräte sicher tolerieren können. Der Versuch, jedes einzelne Staubpartikel einzufangen, führt in der Regel zu einer schnellen Filterverstopfung. Dadurch werden Bypassventile geöffnet und ein konzentrierter Sandschwall direkt in Ihre gefährdete Anlage geleitet.
Ingenieure verlassen sich beim Oberflächensandmanagement im Allgemeinen auf zwei Hauptkategorien. Jede Kategorie nutzt unterschiedliche physikalische Prinzipien, um Feststoffe aus dem Produktionsstrom zu isolieren. Das Verständnis dieser Mechanismen stellt sicher, dass Sie das richtige Werkzeug für Ihre spezifische Phasendynamik einsetzen.
Mechanische Siebfilter nutzen physische Drahtgeflechte oder perforierte Siebe. Sie fangen Feststoffe direkt ein, wenn die Flüssigkeit die Barriere passiert. Die Flüssigkeit rutscht durch die gewebten Lücken und lässt die Schleifpartikel auf der Sieboberfläche zurück.
Diese Geräte zeichnen sich durch eine präzise Filterung im Mikrometerbereich aus. Sie erbringen bei formellen Bohrlochtestanwendungen eine außergewöhnlich gute Leistung. Betreiber verlassen sich stark auf sie, wenn es um sehr vorhersehbare Sandgrößen geht. Ein Zweitopf- Ölfeldsandfilter ermöglicht einen kontinuierlichen, unterbrechungsfreien Betrieb. Sie können eine Kammer isolieren und reinigen, während die aktive Produktion sicher durch die andere geleitet wird.
Sie weisen jedoch deutliche betriebliche Einschränkungen auf. Mechanische Siebe sind nach wie vor sehr anfällig für Verstopfungen oder schnelle Verstopfungen. Tritt ein plötzlicher Sandschwall auf, verstopft das Netz sofort. Dieses Szenario erfordert hochentwickelte Bypass-Designs, um einen völligen Stillstand des Durchflusses zu verhindern.
Zyklonsysteme funktionieren nach völlig anderen physikalischen Prinzipien. Die Zentrifugalkraft treibt diese Systeme an. Sie nutzen diese Kraft, um schwerere Feststoffe aus dem einströmenden Flüssigkeitsstrom zu trennen. Die Flüssigkeitsmischung dreht sich schnell in einem speziell entwickelten Kegel. Schwerer Sand fällt nach außen und unten in einen unteren Akkumulatorblock. Saubere Flüssigkeit tritt durch den oberen Wirbel nach oben aus.
Diese Einheiten eignen sich am besten für die Handhabung großer Flüssigkeits- oder Gasmengen. Sie dominieren das Pad während der frühen Flowback-Stadien. Sie bewältigen schwere, unvorhersehbare Schläge problemlos. Sie erreichen diese robuste Trennung, ohne dass es zu massiven Druckabfällen in Ihrem System kommt.
Ihre Hauptbeschränkung liegt in der Erfassung der Partikelgröße. Bei ultrafeinen Partikeln sind sie deutlich weniger wirksam. Auch in hochviskosen Schwerölströmen haben sie große Probleme. Die Flüssigkeitsdicke verhindert, dass die Zentrifugalkräfte den Sand effektiv abscheiden.
Besonderheit | Mechanische Siebfilter | Zyklon-Entsander-Systeme |
|---|---|---|
Trennungsmechanismus | Physische Barriere (Netz/Sieb) | Zentrifugalkraft |
Beste Anwendung | Gut getestet, feiner Sand, vorhersehbarer Durchfluss | Früher Rückfluss, hohes Volumen, starke Rückschläge |
Druckabfall (ΔP) | Steigt stetig an, wenn die Bildschirme verstopfen | Bleibt im Allgemeinen konstant |
Wartungstyp | Manuelle Entfernung und Reinigung des Bildschirms | Abblasen/Spülen des Akkumulators |
Einschränkungen | Schnelle Verblindung, hoher manueller Aufwand | Schlechte ultrafeine Aufnahme, versagt bei hoher Viskosität |
Die Handhabung von Mehrphasenströmen bestimmt die Wahl Ihrer gesamten Ausrüstung. Gas-, Flüssigkeits- und Mehrphasenströme verhalten sich unter Druck sehr unterschiedlich. Gas dehnt sich schnell aus. Flüssigkeiten tragen einen starken kinetischen Impuls. Beim Schlagen kommt es zu aggressiven Hammereffekten. Die Oberflächenausrüstung muss perfekt zum spezifischen Phasenprofil des Bohrlochs passen.
Bei der Integration von Gasbohrlochtestgeräten stehen Betreiber vor einzigartigen, hochriskanten Herausforderungen. Hochgeschwindigkeits-Gasrückschläge befördern feinen Sand mit nahezu Schallgeschwindigkeit. Diese Schleifmischung zerstört ungeschützte Innenflächen in wenigen Minuten. Sie müssen robuste Prallplatten und gehärtete Innenteile auswählen, um diesen gasdominierten Umgebungen standzuhalten.
Die erforderliche Maschenweite müssen Sie anhand empirischer Daten ermitteln. Kernprobendaten offenbaren den genauen geologischen Aufbau Ihrer Formation. Eine erste Rückflusssiebanalyse liefert zudem exakte Partikelmessungen. Sie verlassen sich auf diese Zahlen, um Ihre Bildschirmgröße anzugeben.
Sie müssen die Filtrationspräzision ständig gegen betriebliche Risiken abwägen. Eine zu feine Maschenweite führt zu einer schnellen Verstopfung des Siebes. Ein zu grobes Netz lässt zerstörerische Partikel durch.
Häufiger Fehler: Blindes Angeben eines 100-Mikron-Siebs, weil es schützend klingt. Wenn die Formation hauptsächlich 150-Mikron-Sand produziert, verstopft das 100-Mikron-Sieb sofort. Passen Sie die Maschenweite immer genau an Ihren Siebanalysebericht an.
Horizontale Brunnen unterscheiden sich hinsichtlich der Sandproduktion drastisch von vertikalen Brunnen. Beim Horizontalbohren werden häufig mehrere natürliche Brüche durchschnitten. Die Seitenleitungen entwässern viel größere Reservoirbereiche. Sie mobilisieren von Natur aus mehr Formationsfeinstoffe in den Flüssigkeitsstrom. Auch Frac-Sand fließt über lange Zeiträume aggressiv zurück.
Sie sehen eine nachhaltige Sandproduktion über den gesamten Lebenszyklus des horizontalen Bohrlochs. Bei vertikalen Brunnen kommt es häufig nur zu anfänglichen Sandausbrüchen vor der Reinigung. Daher erfordern horizontale Brunnen dauerhafte, leistungsstarke Oberflächenmanagementstrategien. Sie können sich nicht allein auf temporäre Bohrlochsiebe verlassen. Eine robuste Oberflächeninfrastruktur wird obligatorisch.
Hochdruck- und Hochtemperaturbedingungen (HPHT) erfordern strenge Herstellungsstandards. Sie müssen vor allem die Integrität von Druckbehältern gewährleisten. Ein beschädigtes Schiff stellt ein erhebliches Sicherheitsrisiko für das Außendienstpersonal dar.
Sie müssen erstklassige API-Bohrlochkopfausrüstung auswählen . API 6A schreibt strenge metallurgische und Druckprüfungsanforderungen vor. Es regelt direkt die Konstruktion von Bohrlochkopf- und Baumausrüstungen. Zu den gängigen Druckklassen gehören 5.000 psi, 10.000 psi und 15.000 psi. ASME Abschnitt VIII gilt für den Hauptdruckbehälterkörper.
Die Materialauswahl ist von großer Bedeutung. Sauergasumgebungen führen zu Schwefelwasserstoff (H2S). H2S verursacht in Standardstahl eine schnelle Sulfidspannungsrissbildung. Die Einhaltung von NACE MR0175 stellt sicher, dass die Stahllegierungen dieser tödlichen Rissbildung vollständig widerstehen.
Bewerten Sie Ihre physischen Standortbeschränkungen immer frühzeitig in der Planungsphase. Bewerten Sie die Gesamtmodularität Ihrer Schwermaschinen sorgfältig. An abgelegenen Bohrinseln fehlen oft große, flache Betonfundamente.

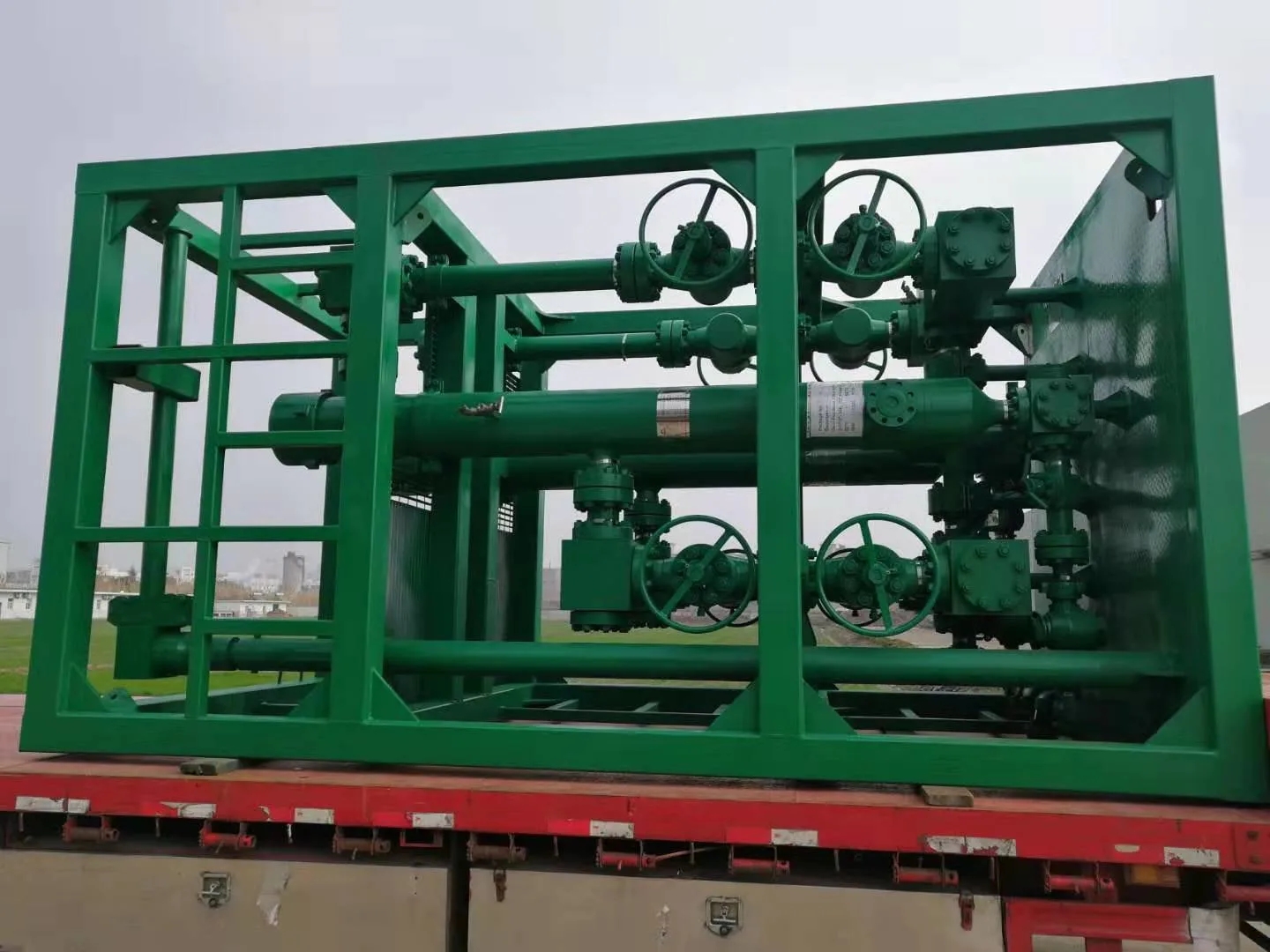

Skidmontierte Systeme bieten hier enorme Vorteile. Ein Skid bündelt alle Ventile, Bypass-Schleifen und strukturellen Stützen auf einem Stahlrahmen. Sie stellen diese modulare Erdölmaschinerie schnell vor Ort ab. Sie verbinden die Flusslinien direkt. Dieser Ansatz minimiert das Schweißen vor Ort und beschleunigt die Rüstzeiten drastisch. Es vereinfacht die Rig-Down-Verfahren für temporäre Testkampagnen.
Mechanische Filter führen auf natürliche Weise zu Druckabfällen in Ihrer Durchflussleitung. Sie müssen diesen ΔP ständig überwachen. Bediener installieren Differenzdruckmessgeräte an den Einlass- und Auslassanschlüssen. Ein sauberes mechanisches Sieb zeigt einen minimalen ΔP.
Wenn sich Sand ansammelt, steigt der ΔP stetig an. Plötzliche Spitzen deuten auf eine starke Verstopfung des Bildschirms hin. Sie müssen eine Wartung auslösen, bevor ein struktureller Bildschirmfehler auftritt. Wenn Sie den steigenden Druck ignorieren, bricht der physische Bildschirm zusammen. Ein zusammengebrochenes Sieb gibt den gesamten eingeschlossenen Sand sofort stromabwärts frei und zerstört den Choke-Verteiler.
Vergleichen Sie bei der Auswahl eines Systems sorgfältig die Arbeitszeiten vor Ort. Das Spülen eines Entsandersystems nimmt nur minimale Zeit in Anspruch. Ein Bediener öffnet ein Bodenspeicherventil. Der eingeschlossene Sand fällt innerhalb von Minuten in einen Auffangbehälter. Die Produktion steht selten still.
Umgekehrt erfordert das Öffnen und Reinigen einer mechanischen Einheit mit zwei Töpfen intensive Handarbeit. Sie isolieren einen Topf. Sie lassen den gesamten eingeschlossenen Druck sicher ab. Sie schrauben den schweren Stahldeckel ab. Sie ziehen den internen Bildschirm manuell heraus. Sie reinigen es gründlich. Sie tauschen die Gummidichtungen aus. Dieser Vorgang dauert Stunden und setzt die Besatzungen betrieblichen Gefahren aus.
Bewerten Sie die Gesamtsystemlebensdauer vor der Beschaffung. Hochgeschwindigkeitssand zerstört ungeschützten Stahl schnell. Suchen Sie nach Designs mit Opferverschleißplatten.
Das einströmende Schleifmittelgemisch trifft zuerst auf diese Platten. Die Platten absorbieren die zerstörerische Bewegungsenergie sicher. Sie verschleißen konstruktionsbedingt mit der Zeit. Sie können sie bei geplanten Wartungsarbeiten problemlos austauschen. Austauschbare Inneneinsätze ersparen enormen Aufwand. Sie schützen den Hauptkörper des Druckbehälters vor dauerhaften, nicht reparierbaren Schäden.
Die Auswahl der richtigen Einheit erfordert eine strukturierte, logische Vorgehensweise. Befolgen Sie diese Schritt-für-Schritt-Matrix, um Ihre Hardware-Auswahl effektiv einzugrenzen.
Durchflussparameter zuordnen: Definieren Sie Ihre maximal erwarteten Durchflussraten sowohl für die Gas- als auch für die Flüssigkeitsphase. Identifizieren Sie Ihr voraussichtliches Gas-zu-Öl-Verhältnis (GOR).
Bestimmen Sie die Druckgrenzen: Berechnen Sie Ihren maximal zulässigen Druckabfall über das Oberflächenpaket. Stellen Sie sicher, dass dieser Tropfen den natürlichen Fluss des Brunnens nicht beeinträchtigt.
Bewerten Sie Standortbeschränkungen: Messen Sie den physischen Platzbedarf auf Ihrem Bohrloch. Stellen Sie fest, ob Sie einen kompakten, modularen Skid benötigen oder ob Sie Platz für weitläufige Verteiler haben.
Partikeldaten analysieren: Überprüfen Sie die Siebanalyse. Entscheiden Sie, ob Sie die Massenentfernung mit einer Zykloneinheit oder die Präzisionserfassung mit einem mechanischen Sieb benötigen.
Die Lieferantenbewertung erfordert eine strenge Prüfung. Priorisieren Sie Hersteller, die klare, empirische Leistungskurven anbieten. Akzeptieren Sie keine generischen Marketingbroschüren. Fordern Sie lokale Unterstützung vor Ort. Wenn beim Rückfluss ein Sieb reißt, benötigen Sie umgehend Ersatz. Sie können nicht wochenlang auf den Versand ins Ausland warten.
Ihre nächste Aktion besteht darin, bestimmte Datenprotokolle anzufordern. Bitten Sie Anbieter um detaillierte Fallstudien. Passen Sie diese Studien genau an Ihre Bohrlochparameter an. Stellen Sie sicher, dass der Anbieter Ihre spezifische Tiefe, Ihren Druck und die Dynamik Ihres Reservoirs versteht.
Ein optimales Sandmanagement überbrückt mehrere kritische Betriebslücken. Es schützt die Integrität Ihrer teuren Anlagen und sorgt gleichzeitig für hochprofitable Produktionsraten. Das Ausbalancieren dieser beiden Prioritäten bestimmt den Erfolg Ihrer Oberflächenanlage.
Sie müssen eine Überspezifizierung Ihrer Maschenweiten genauso vermeiden wie eine Unterdimensionierung Ihrer Druckbehälter. Lassen Sie empirische Daten als Grundlage für Ihre endgültigen technischen Entscheidungen dienen. Konsultieren Sie frühzeitig in der Brunnenplanungsphase engagierte Filtertechniker. Führen Sie erweiterte CFD-Modelle (Computational Fluid Dynamics) aus, wenn Ihre Phasendynamik zu komplex erscheint. Erwägen Sie die Durchführung kurzfristiger Pilottests, bevor Sie sich auf die umfassende Beschaffung mehrerer Bohrlöcher festlegen.
A: Ein Desandersystem nutzt die Zentrifugalkraft, um schwerere Feststoffe aus dem Flüssigkeitsstrom herauszuschleudern. Es bewältigt hohe Volumina und starke Stöße gut. Ein herkömmlicher mechanischer Filter verwendet ein physisches Drahtgeflecht, um Partikel einzufangen. Mechanische Filter ermöglichen eine präzise Erfassung im Mikrometerbereich, erfordern jedoch eine häufige manuelle Reinigung. Desanders blasen angesammelten Sand einfach schnell weg.
A: Sie verlassen sich auf eine Siebanalyse Ihres produzierten Formationssandes. Ingenieure werten die Kernproben aus, um die vorherrschende Partikelgröße zu ermitteln. Sie wählen ein Siebgewebe, das diese zerstörerischen Partikel stoppt, ohne den täglichen Produktionsfluss zu behindern. Das Erraten der Mikrometergröße führt zu einer schnellen Verstopfung.
A: Ja. Unzureichend dimensionierte Filter verursachen massive Druckschwankungen. Diese Druckabfälle verfälschen die genauen Durchflusstestdaten vollständig. Sie müssen entsprechend ausgelegte Bypass-Schleifen und Doppeltopfsysteme verwenden. Dies sorgt für eine gleichmäßige Strömungsdynamik und liefert hochpräzise, stabile Testmesswerte für den Abscheider.
A: API 6A ist der kritischste Standard. Es regelt die metallurgischen Anforderungen und Druckprüfungen für Bohrlochkopf- und Baumausrüstung. ASME Abschnitt VIII schreibt die sichere Konstruktion des Druckbehälterkörpers selbst vor. Für den Betrieb in Sauergasumgebungen ist außerdem eine strikte Einhaltung von NACE MR0175 erforderlich.
