Die Angabe des falschen Bohrlochabsperrventils führt nicht nur zu vorzeitigem Verschleiß. Es löst katastrophale Sicherheitsrisiken und Millionen an unproduktiver Zeit (NPT) aus. Beschaffungs- und Engineering-Teams stehen in der Entscheidungsphase vor einer entscheidenden Entscheidung. Sie müssen die Lücke zwischen strengen API 6A (ISO 10423)-Standards und standortspezifischen Betriebsrealitäten schließen. Zu diesen harten Realitäten gehören oft extreme Drücke, Sauergas und ein starker Schmutzstrom.
Sich auf Grundannahmen zu verlassen, führt oft zu gefährlichen Fehlschlägen. Sie benötigen einen strengen Ansatz, um die Sicherheit des Standorts zu gewährleisten. Dieser Leitfaden bietet einen systematischen, auf Compliance ausgerichteten Rahmen für die Bewertung von Durchflusskontrollgeräten. Sie erfahren, wie Sie den richtigen API 6A-Absperrschieber für Ihre Hochdruck-Durchflusssteuerungsanforderungen bewerten und in die engere Auswahl nehmen. Wir schlüsseln Standardspezifikationen, Materialauswahl und wesentliche Qualitätskontrollschritte auf, die für eine langfristige Betriebszuverlässigkeit erforderlich sind.
Passen Sie die Materialklasse an die Toxizität der Flüssigkeit an: Die Auswahl zwischen den Materialklassen (AA bis HH) muss sich strikt an den H2S/CO2-Konzentrationen und der NACE MR0175-Konformität orientieren.
Slab vs. Expanding Mechanisms: Slab Gates eignen sich hervorragend für Umgebungen mit hohem Schmutzaufkommen, während Expanding Gates eine hervorragende mechanische Abdichtung für kritische Double-Block-and-Bleed-Anforderungen bieten.
PSL und PR bestimmen die Qualitätskontrolle: Die Produktspezifikationsstufe (PSL 1–4) und die Leistungsanforderung (PR 1–2) bestimmen den Umfang der metallurgischen Tests und die Betriebszuverlässigkeit, die für Ihren spezifischen Bohrlochkopf erforderlich sind.
Wartung bestimmt die Lebensdauer: Gepanzerte Innengarnituren und die Einhaltung der API-Richtlinien für die Schmierung von Absperrschiebern sind für die Verlängerung des Lebenszyklus von Teilen von Erdölmaschinen unerlässlich.
Beschaffungsteams konzentrieren sich oft ausschließlich auf die Vorabinvestitionen (CAPEX). Dieser Ansatz ignoriert die langfristigen Betriebskosten, die durch Wartung, diffuse Emissionen und Ausfallzeiten beim Austausch entstehen. Die Nichtberücksichtigung dieser laufenden Kosten wirkt sich erheblich auf die Rentabilität des Projekts aus. Ein billigeres Ventil erfordert oft eine ständige Wartung. Unter stressigen Feldbedingungen kann es auch vorzeitig ausfallen.
Die Verwendung eines nicht ordnungsgemäß dimensionierten Ölfeldventils führt bei Hochdruckbetrieben zu erheblichen Risiken. Ingenieure müssen bestimmte Betriebsausfälle vorhersehen, wenn die Ausrüstung nicht den Anforderungen vor Ort entspricht.
Besatzerosion: Hochgeschwindigkeits-Schleifflüssigkeiten waschen Standardbesätze schnell aus. Dadurch wird der Dichtungsmechanismus zerstört.
Katastrophaler Dichtungsausfall: Falsche Temperaturwerte führen dazu, dass Elastomere spröde werden oder schmelzen. Dies führt zu gefährlichen Kohlenwasserstofflecks.
Sulfidspannungsrisse: Die Einwirkung von Schwefelwasserstoff (H2S) zerbricht nicht konforme Metalle unerwartet.
Eine erfolgreiche Beschaffungsbewertung erfordert einen ausgewogenen Ansatz. Sie müssen für jede Komponente eine strikte API 6A-Konformität sicherstellen. Vorhersehbare Vorlaufzeiten halten die Bohrpläne auf Kurs. Schließlich garantiert eine nachweisbare metallurgische Rückverfolgbarkeit die Echtheit des Materials. Diese drei Säulen verhindern kostspielige Verzögerungen und Feldausfälle.
Die Auswahl eines Bohrlochkopfschiebers beginnt mit der Anpassung der Fundamentabmessungen an Ihre spezifischen Bohrlochparameter. Kleine Fehlkalkulationen führen hier oft zu gravierenden betrieblichen Engpässen.
API 6A standardisiert Nenngrößen, um globale Kompatibilität sicherzustellen. Diese Größen reichen typischerweise von 1-13/16 Zoll bis 7-1/16 Zoll. Die Norm definiert auch strenge Druckklassen. Diese Klassen beginnen bei 2.000 psi und reichen bis zu 20.000+ psi für Ultratiefwasser- oder Hochdruckanwendungen.
Entscheidungsregel: Entwerfen Sie Ihren Gerätestapel immer für den maximal zu erwartenden Bohrlochkopf-Abschaltdruck. Sie müssen auch mögliche Stimulationsdrücke berücksichtigen. Bei hydraulischen Fracking-Vorgängen (Frac) werden während der Eingriffsarbeiten extreme Drücke durch das Ventil gedrückt. Die Auslegung auf den absoluten Spitzendruck verhindert katastrophale Ausfälle.
Die Temperatur beeinflusst die Metallausdehnung und die Integrität der Dichtung. API 6A ordnet bestimmte Temperaturklassen Betriebsumgebungen zu. Die Umgebungen reichen von arktischen Bedingungen bei -50 °F bis hin zu Hochtemperaturanwendungen mit über 350 °F.
API 6A Temp-Klasse | Betriebsbereich (°F) | Betriebsbereich (°C) | Typische Anwendung |
|---|---|---|---|
K | -75 bis 180 | -60 bis 82 | Extremer Arktis-Service |
L | -50 bis 180 | -46 bis 82 | Standard-Arktis-Service |
P | -20 bis 180 | -29 bis 82 | Allgemeine Winterbedingungen |
S | 0 bis 140 | -18 bis 60 | Standardoberflächenumgebungen |
U | 0 bis 250 | -18 bis 121 | Moderat beheizter Service |
V | 35 bis 250 | 2 bis 121 | Standard-Unterwasser/warme Oberfläche |
X | 0 bis 350 | -18 bis 180 | Hochtemperaturbetrieb |
Risikohinweis: Extreme Temperaturschwankungen schädigen Elastomerdichtungen erheblich. Schnelle Abkühl- und Erwärmungszyklen zerstören nichtmetallische Materialien. Diese Verschlechterung erfordert spezielle Bewertungen der Metall-auf-Metall-Dichtungen für kritische Hochtemperatur-Bohrlöcher. Überprüfen Sie immer die Leistungsgrenzen der Metalldichtung.
Der interne Mechanismus bestimmt, wie das Ventil eine zuverlässige Abdichtung erreicht. Ingenieure wählen im Allgemeinen zwischen zwei primären Architekturen basierend auf den Fluideigenschaften und den Isolationsanforderungen.
Ein Plattentor verwendet einen einteiligen Tormechanismus. Es beruht auf dem Druck der vorgeschalteten Leitung, um den Schieber gegen den nachgeschalteten Sitz zu drücken. Dadurch entsteht ein dichter Verschluss.
Ideal für: Diese Ventile kommen hervorragend mit abrasiven Flüssigkeiten zurecht. Sie dominieren Umgebungen mit hohem Schmutzaufkommen. Betreiber bevorzugen Plattentore für die standardmäßige Flusskontrolle am Bohrlochkopf. Sie legen Wert auf mechanische Einfachheit und Wartungsfreundlichkeit. Das solide Tor schneidet durch Sand und Partikel, ohne zu verstopfen.
Ein expandierendes Tor nutzt ein zweiteiliges Tordesign. Der Mechanismus dehnt sich gleichzeitig mechanisch gegen die vor- und nachgelagerten Sitze aus. Dieser Vorgang sorgt für eine positive, dichte Abdichtung, unabhängig vom Innendruck der Leitung.
Beste für: Diese Architektur eignet sich hervorragend für Dichtungsszenarien mit niedrigem Druck. Es leistet in vielfältigen Anwendungen hervorragende Dienste. Betreiber schreiben Erweiterungstore für Szenarien vor, die unbedingt mechanische Doppelblock- und Entlüftungsfunktionen erfordern. Die positive Ausdehnung gewährleistet selbst bei Leitungsdrücken nahe Null eine Leckagefreiheit.
Besonderheit | Plattenschieber | Expandierender Absperrschieber |
|---|---|---|
Tordesign | Einteilige Massivplatte | Zweiteiliger Spreizkeil |
Versiegelungsmechanismus | Leitungsdruckunterstützt | Mechanisch erzwungene Expansion |
Niederdruckdichtung | Mäßig | Exzellent |
Trümmertoleranz | Hoch (schneidet durch Sand) | Niedrig (Schmutz kann den Mechanismus blockieren) |
Doppelter Block-and-Bleed | NEIN | Ja |
Die strukturelle Integrität hängt vollständig von der Herstellungsmethode und der Grundmetallurgie ab. Sie müssen das Gehäusematerial sorgfältig prüfen, um katastrophale Reifenpannen zu verhindern.

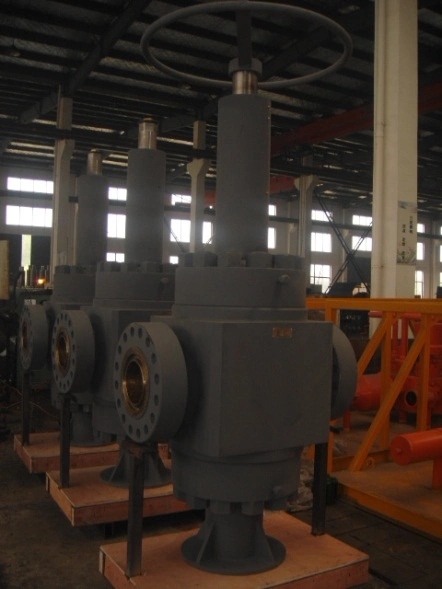

Die Bewertung der Bauweise bildet die Grundlage jeder Beschaffungsentscheidung. Ein Absperrschieber aus geschmiedetem Stahl sorgt für unübertroffene Haltbarkeit. Geschmiedete Gehäuse, beispielsweise aus AISI 4130-Stahl, bieten eine hervorragende strukturelle Integrität. Sie weisen im Vergleich zu Gussteilen eine deutlich engere Kornstruktur auf.
Durch das Schmieden werden innere Hohlräume vollständig eliminiert. Dadurch besteht kein Porositätsrisiko. Gusskörper verbergen gelegentlich mikroskopisch kleine Lufteinschlüsse in den Metallwänden. Diese Taschen schaffen Schwachstellen. Daher bleiben geschmiedete Körper für Hochdruck-Bohrlochkopfumgebungen über 10.000 psi obligatorisch. Wir empfehlen niemals Gusskörper für kritische Gasbrunnen.
API 6A kategorisiert unedle Metalle in bestimmte Materialklassen. Sie müssen diese Klassen direkt auf die Chemie Ihrer voraussichtlichen Bohrlochflüssigkeit abstimmen.
Standardservice (AA, BB, CC): Diese Klassen behandeln anspruchsvolle Serviceumgebungen. Sie stellen ein geringes Korrosionsrisiko dar. Sie funktionieren perfekt für Standard-Rohöl- und harmlose Wasserinjektionsbrunnen.
Sauerbetrieb (DD, EE, FF, HH): Diese Klassen der oberen Klasse bewältigen stark korrosive Umgebungen, die H2S und CO2 enthalten. Sie schreiben die strikte Einhaltung der NACE MR0175/ISO 15156-Richtlinien vor.
Implementierungsrisiko: Der Ersatz von Materialien niedrigerer Klasse in H2S-Umgebungen führt zu einer Katastrophe. Schwefelwasserstoff greift nicht konforme Metalle aggressiv an. Dieser Angriff führt direkt zur Sulfidspannungsrissbildung. Der Ventilkörper kann unter Druck ohne Vorwarnung buchstäblich zerspringen. Fordern Sie für saure Dienstleistungsbereiche immer eine NACE-konforme Dokumentation.
Interne Komponenten halten den härtesten Bedingungen stand. Durch direktes Management ihres Verschleißes wird die Gesamtlebensdauer der Ausrüstung verlängert.
Die Verkleidung umfasst das Tor, die Sitze und den Vorbau. Sie müssen die Notwendigkeit des Aufbringens von Aufpanzerungen auf diese Teile beurteilen. Wolframkarbid- oder Stellit-Überzüge bieten wichtige Abwehrmechanismen. Sie widerstehen dem erosiven Verschleiß mit hoher Geschwindigkeit.
Wenn Sand oder Frac-Stützmittel durch die Bohrung fließt, wirkt es wie ein Sandstrahler. Ungeschützter Stahl wird innerhalb von Stunden ausgewaschen. Gepanzerte Besätze halten diesem aggressiven Abrieb stand. Sie halten die Dichtflächen bei schweren Eingriffen intakt.
Viele Betreiber glauben fälschlicherweise, dass moderne Ventile wartungsfrei sind. Wir müssen mit dem Mythos eines „wartungsfreien“ API 6A-Ventils aufräumen . Die regelmäßige Schmierung bleibt eine absolute Betriebsanforderung.
Die API-Richtlinien legen strenge Anforderungen an die routinemäßige Schmierung fest. Bediener müssen die Zeitpläne zur Schmierung der Körperhöhlen sorgfältig befolgen. Durch das Einspritzen von Hochleistungsfett werden schädliche Rückstände aus den Sitztaschen gespült. Außerdem bleibt die Integrität der Metall-zu-Metall-Dichtung erhalten. Eine ordnungsgemäße Schmierung verhindert mechanisches Reiben zwischen Tor und Sitzen. Bei Nichtbeachtung dieser Wartung kommt es unweigerlich dazu, dass das Ventil in geöffneter oder geschlossener Stellung blockiert.
Der Kauf von Hochdruckgeräten erfordert strenge Lieferantenprüfungen. Sie müssen deren Qualitätskontrollprozesse überprüfen, bevor Sie Bestellungen unterzeichnen. Stellen Sie sicher, dass sie zuverlässige liefern Ersatzteile für Erdölmaschinen .
API 6A definiert Produktspezifikationsebenen, um den Schweregrad der Qualitätskontrolle vorzugeben. PSL-Werte bestimmen den Umfang der erforderlichen metallurgischen Tests.
PSL 1 und 2: Geeignet für Standardumgebungen mit geringem Risiko. Sie erfordern eine grundlegende Materialrückverfolgbarkeit und standardmäßige hydrostatische Tests.
PSL 3 und 4: Erfordern eine erweiterte volumetrische zerstörungsfreie Untersuchung (NDE). Hersteller müssen strenge Charpy-V-Notch-Tests durchführen.
Auswahllogik: Sie müssen die PSL an Ihr Betriebsrisikoniveau anpassen. Die Wahl von PSL 3 oder 4 ist für Offshore-Plattformen oder Hochdruck-Gasbohrungen völlig unverhandelbar. Die zusätzliche Prüfung garantiert keine versteckten Materialfehler.
Leistungsanforderungen validieren den technischen Entwurf durch physische Tests.
PR 1: Beinhaltet Standardzyklustests bei Raumtemperatur. Es validiert die grundlegende mechanische Funktionalität.
PR 2: Beinhaltet strenge Umwelttests. Der Hersteller setzt das Ventil gleichzeitig extremen Temperatur- und Druckgrenzen aus. Dies beweist, dass die Dichtungen auch bei realen Feldschwankungen halten.
Akzeptieren Sie keine mündlichen Zusagen von Lieferanten. Fordern Sie eine physische Dokumentation.
Fordern Sie überprüfbare Materialtestberichte (MTRs) für alle druckführenden Komponenten.
Fordern Sie Original-Hydrotest-Diagramme mit Darstellung der Druckhaltezeiten an.
Stellen Sie sicher, dass der Hersteller über eine aktive, aktuelle API Monogram-Lizenz verfügt.
Bestätigen Sie Inspektionsberichte Dritter für PSL 3- und PSL 4-Bestellungen.
Die Auswahl eines API 6A-Ventils erfordert weit über die grundlegenden physikalischen Abmessungen hinauszugehen. Sie müssen die interne Flüssigkeitschemie, die Bohrlochdruckdynamik und die externe Betriebsumgebung streng an strenge API-Materialien und Testklassen anpassen. Die Nichteinhaltung der NACE-Konformität oder die Unterschätzung von Temperaturschwankungen gefährden die Sicherheit des Standorts.
Um eine erfolgreiche Beschaffung und Feldintegration sicherzustellen, befolgen Sie die folgenden Schritte:
Erfassen Sie präzise Betriebsdaten, einschließlich des maximalen Einschaltdrucks, extremer Temperaturbereiche und der vollständigen Flüssigkeitszusammensetzung.
Bestimmen Sie die erforderlichen PSL- und PR-Werte basierend auf dem Standortrisiko und den Offshore-Vorschriften.
Fordern Sie von qualifizierten Herstellern ein detailliertes, normgerechtes technisches Angebot an.
Stellen Sie sicher, dass der Vorschlag ausdrücklich MTRs, NDE-Berichte und umfassende General Arrangement (GA)-Zeichnungen enthält.
Legen Sie bei der Installation einen strengen Wartungsplan für die Schmierung fest.
A: API 6A gilt ausschließlich für Bohrlochkopf- und Weihnachtsbaumausrüstung. Es verarbeitet rohe, unter hohem Druck stehende, abrasive Bohrflüssigkeiten direkt am Bohrstandort. API 6D ist für Downstream-Pipeline-Anwendungen konzipiert, bei denen Flüssigkeiten bereits verarbeitet und sauber sind und die Drücke im Allgemeinen viel niedriger sind.
A: Geschmiedeter Stahl wird für Druckstufen von 10.000 psi und mehr dringend empfohlen – und ist oft auch erforderlich. Sie sollten es auch bei sehr kritischen sauren Gerichten einsetzen. Geschmiedeter Stahl weist keine inneren Hohlräume auf und bietet im Vergleich zu Gussteilen eine überlegene Ermüdungsbeständigkeit.
A: Dies weist darauf hin, dass die Metallurgie des Ventils, einschließlich Gehäuse, Oberteil und benetzten Innengarniturkomponenten, speziell hergestellt und wärmebehandelt wurde. Diese strenge Wärmebehandlung ermöglicht es dem Metall, der Sulfid-Spannungsrissbildung (SSC) in Umgebungen mit hochgiftigem Schwefelwasserstoff (H2S) zu widerstehen.
A: Die Häufigkeit hängt vollständig von den Betätigungszyklen und der Abrasivität der Flüssigkeit ab. Die Einhaltung der API-Richtlinien erfordert die Erstellung eines vorbeugenden Wartungsplans. Sie müssen vom OEM zugelassene Schmierstoffe mit spezifischem Gewicht verwenden, um Schmutz ordnungsgemäß auszuspülen und die inneren Dichtflächen vor Abrieb zu schützen.
