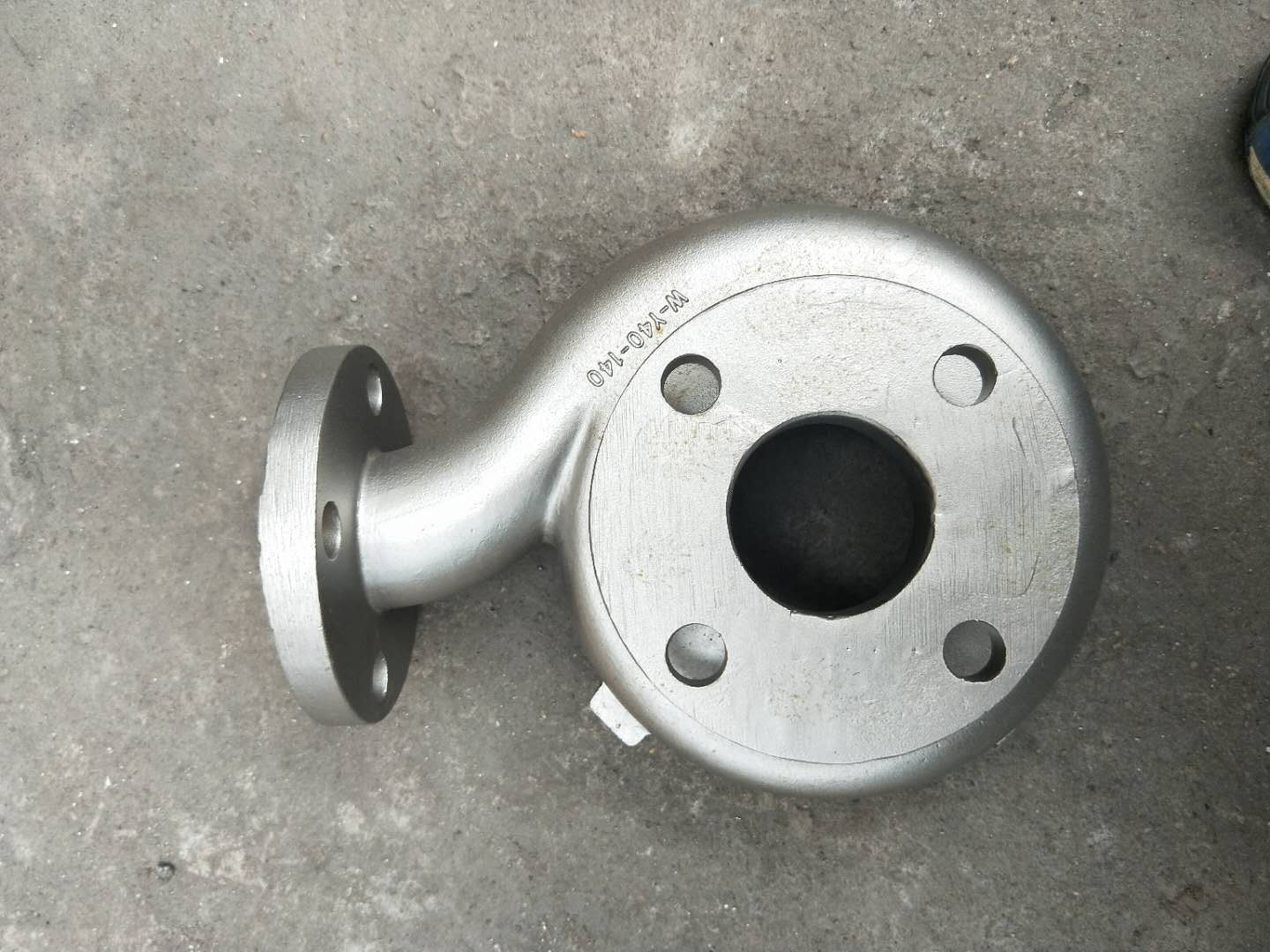

Durch den Feinguss entstehen hervorragende endkonturnahe Formen für komplexe Flüssigkeitshandhabungssysteme. Gießereien nutzen dieses fortschrittliche Verfahren, um hochkomplexe Industrieteile effizient zu formen. Allerdings bergen kleine Gussfehler in Druckbehältern erhebliche Risiken. Sie lösen häufig katastrophale Feldausfälle aus. Sie stellen erhebliche Sicherheitsrisiken dar und verursachen teure Betriebsausfälle.
Käufer bewerten Fertigungspartner häufig streng nach Stückkosten. Möglicherweise ignorieren Sie versehentlich die strengen Qualitätssicherungsprotokolle, die für Hochleistungsanwendungen erforderlich sind. Dieser enge Fokus beeinträchtigt die Zuverlässigkeit, wenn Teile starker hydraulischer Belastung ausgesetzt sind. Ihre Ingenieurteams benötigen absolutes Vertrauen in jede Komponente.
Dieser Artikel liefert einen strukturierten, evidenzbasierten Bewertungsrahmen. Einkaufsmanager und Ingenieure erfahren genau, wie sie die Inspektionsstandards von Lieferanten bewerten können. Sie lernen, die strukturelle Integrität zu überprüfen, bevor Sie vollständige Produktionsläufe genehmigen. Wir decken Oberflächenprüfungen, Dimensionsvalidierungen und wesentliche zerstörungsfreie Prüfprotokolle ab. Die richtige Sorgfalt gewährleistet eine zuverlässige Pumpenleistung im Feld.
Zur Aufrechterhaltung der Druckwerte und zur Verhinderung örtlicher Ermüdung ist eine gleichmäßige Wandstärke des Gehäuses unerlässlich.
Oberflächen- und Dimensionsprüfungen (CMM) müssen mit zerstörungsfreien Prüfungen (NDT) kombiniert werden, um verborgene innere Porosität aufzudecken.
Die Materialzertifizierung mittels Spektrometrie gewährleistet die chemische Einhaltung strenger Industriestandards (z. B. ASTM, ASME).
Die internen Testkapazitäten einer Gießerei sind ein direkter Indikator für ihre Fähigkeit, die Produktion zuverlässig zu skalieren.
Betriebsstörungen treten schnell auf, wenn beschädigte Pumpengehäuse das Feld erreichen. Flüssigkeitsaustritt stellt in Chemieanlagen eine unmittelbare Gefahr für die Umwelt dar. Bei kritischen Flüssigkeitstransfervorgängen kann es zu starken Druckabfällen kommen. Kreuzkontaminationen zerstören ganze Chargen empfindlicher Arzneimittel oder Chemikalien. Letztlich legen Systemausfälle ganze Verarbeitungsanlagen lahm. Diese Störungen schädigen den Ruf der Marke und bringen die Produktion vollständig zum Erliegen.
Gießereien befürworten das Feingussverfahren aus mehreren guten Gründen. Es minimiert den Bedarf an sekundärer Bearbeitung erheblich. Es ermöglicht hervorragende Oberflächengüten bei komplexen Innengeometrien. Dennoch bleibt der Prozess anfällig für inhärente physikalische Mängel. Die Schrumpfung erfolgt auf natürliche Weise, wenn flüssiges Metall in einen festen Zustand abkühlt. Durch die Gasporosität werden manchmal Lufteinschlüsse in sich verfestigenden Wänden eingeschlossen. Einschlussfehler entstehen, wenn fremde Keramikpartikel in die Form gelangen.
Zuverlässige Lieferanten gehen die Qualitätssicherung umfassend an. Sie betrachten die Inspektion niemals als eine einfache Endkontrolle. Stattdessen integrieren sie strenge Tests während des gesamten Herstellungszyklus. Die Bewertung beginnt während der ersten Phase der Wachsmodellerstellung. Die abschließende Metallerstarrungsphase wird vorsichtig fortgesetzt. Sie müssen diesen integrierten Ansatz von der von Ihnen gewählten Gießerei einfordern.
Die Oberflächenrauheit hat großen Einfluss auf die Gesamtleistung der Pumpe. Der hydraulische Wirkungsgrad sinkt, wenn Flüssigkeit auf raue Innenwände trifft. Schlechte Oberflächenbeschaffenheit beeinträchtigt auch kritische Pass- und Dichtflächen. O-Ringe und Dichtungen können bei unebenem Metall nicht die richtige Kompression aufrechterhalten. Für typische Feingussteile erwarten Ingenieure einen Ra (Rauheitsdurchschnitt) zwischen 3,2 und 6,3 Mikrometern. Sie müssen diese Werte mit kalibrierten Profilometern überprüfen.
Durch eine visuelle Inspektion werden offensichtliche Herstellungsfehler frühzeitig im Prozess erkannt. Geschulte Inspektoren sollten genau nach bestimmten Warnsignalen Ausschau halten. Cold Shuts erscheinen als sichtbare Linien, an denen zwei Metallströme nicht vollständig verschmelzen konnten. Heiße Risse manifestieren sich als kleine Risse, die während der Metallkontraktion entstehen. Lochfraß an der Oberfläche sieht aus wie winzige Krater, die durch Gasaustritt entstanden sind. Keramikschaleneinschlüsse zeigen sich als weiße Flecken, die hartnäckig in der Metalloberfläche verankert sind.
Bei Inspektionen mit bloßem Auge werden mikroskopisch kleine Oberflächenfehler zwangsläufig übersehen. Gießereien müssen für kritische Komponenten die Flüssigkeitseindringprüfung (PT) durchführen. Techniker tragen einen gut sichtbaren roten Farbstoff auf das bearbeitete Teil auf. Die Flüssigkeit sickert langsam in mikroskopisch kleine Oberflächendefekte ein. Anschließend zieht eine Entwicklerlösung den eingeschlossenen Farbstoff heraus. Dadurch werden versteckte Risse freigelegt, bevor sie katastrophale Lecks verursachen.
Die Überprüfung von Koordinatenmessgeräten (KMG) liefert wichtige Dimensionsdaten. Moderne KMGs bilden komplexe Geometrien mithilfe hochpräziser Tastsysteme ab. Sie benötigen detaillierte CMM-Berichte für alle kritischen Passmaße. Lagerpassungen erfordern extrem enge Toleranzen, um mechanische Vibrationen zu verhindern. Die Flanschausrichtungen müssen vollkommen flach bleiben, um dichte Systemabdichtungen zu gewährleisten. Die Konzentrizität bestimmt, wie reibungslos sich die Laufräder im Hauptgehäuse drehen.
Die gleichmäßige Wandstärke des Gehäuses gewährleistet die strukturelle Integrität unter starkem hydrostatischem Druck. Hochdruckanwendungen belasten dünne Abschnitte mit der Zeit stark. Während des aggressiven Gießvorgangs kommt es manchmal zu Kernverschiebungen. Diese Verschiebung führt zu einer gefährlichen lokalen Verdünnung innerhalb des Spiralhohlraums. Dünne Metallstellen reißen leicht, wenn in Systemen plötzliche Druckspitzen auftreten.
Käufer sollten klare Grundvoraussetzungen für Gusstoleranzen festlegen. Standardmäßige lineare Toleranzen folgen in der Regel den etablierten ISO 8062-Richtlinien. Komplexe Innengeometrien erfordern besondere technische Aufmerksamkeit. Spiralen und Flüssigkeitskanäle weichen häufig geringfügig von den standardmäßigen Außentoleranzen ab. Diese besonderen Anforderungen sollten Sie in Fertigungszeichnungen klar dokumentieren.
Tabelle 1: Allgemeine Toleranzstandards für lineare Toleranzen (ISO 8062)
Nennmaß (mm) | Standardgusstoleranz (CT6) | Standard-Bearbeitungstoleranzerwartung |
|---|---|---|
Bis zu 10 | ± 0,30 mm | ± 0,05 mm |
10 bis 50 | ± 0,50 mm | ± 0,05 mm |
50 bis 100 | ± 0,70 mm | ± 0,10 mm |
100 bis 200 | ± 1,00 mm | ± 0,15 mm |
Oberflächenprüfungen garantieren nie die vollständige Teilesicherheit. Interne Defekte führen regelmäßig dazu, dass Druckbehälter im Betrieb unerwartet undicht werden. Durch die Schrumpfungsporosität entstehen mikroskopisch kleine schwammartige Netzwerke tief im Inneren des Metalls. Gasporen bilden gefährliche Hohlräume unter der festen Oberfläche. Diese versteckten Mängel schwächen die strukturelle Leistungsfähigkeit des Bauteils erheblich.
Die radiografische Prüfung (Röntgen) bleibt der Goldstandard für die Festigkeitsprüfung. Hochenergetische Röntgenstrahlen durchdringen festes Metall und legen interne Gussanomalien frei. Für stark beanspruchte Übergangszonen sollten Sie eine Röntgenuntersuchung anordnen. Bereiche, in denen dicke und dünne Wände aufeinandertreffen, sind besonders anfällig für Schrumpfung. Röntgenaufnahmen liefern einen dauerhaften visuellen Beweis für die innere Gesundheit.
Die Ultraschallprüfung (UT) bietet eine hervorragende alternative oder ergänzende Prüfmethode. Hochfrequente Schallwellen wandern durch das Metall, um Anomalien unter der Oberfläche zu erkennen. UT misst Wandstärken auch zerstörungsfrei von außen. Dies bestätigt die Stabilität des Kerns nach Abschluss des gesamten Gießvorgangs.
Wir müssen eine gründliche Inspektionsabdeckung gegen potenzielle Betriebsrisiken abwägen. Eine umfassende 100-prozentige NDT-Abdeckung erhöht die Stückkosten für die Produktion spürbar. Möglicherweise benötigen Sie keinen vollständigen Versicherungsschutz für Niederdruck-Wasserversorgungspumpen. Für gefährliche Chemikalienpumpen ist jedoch eine strenge zerstörungsfreie Prüfung (ZfP) zwingend erforderlich. Hochdruckanwendungen erfordern absolute interne Sicherheit, um katastrophale strukturelle Ausfälle zu verhindern.
Die chemische Zusammensetzung bestimmt direkt die Korrosionsbeständigkeit und die allgemeine mechanische Festigkeit. Gießereien verlassen sich stark auf die optische Emissionsspektrometrie (OES). Techniker entzünden eine kleine Metallprobe, um deren genaue chemische Zusammensetzung zu analysieren. Dadurch wird sichergestellt, dass die Legierungsschmelze Ihren spezifischen technischen Anforderungen entspricht. Eine strikte Materialkonformität ist für Edelstahl 316, Duplex-Legierungen oder Kohlenstoffstahl von entscheidender Bedeutung.
Die Prüfung mechanischer Eigenschaften bestätigt Ihre Erwartungen an die physische Leistung. Sie müssen Teststäbe anfordern, die aus genau derselben Charge gegossen wurden. Diese Barren werden in einem kontrollierten Labor strengen Zerstörungstests unterzogen. Techniker messen die maximale Zugfestigkeit, um Bruchstellen zu identifizieren. Sie testen die Streckgrenze, um plastische Verformungsgrenzen einzuhalten. Dehnungstests bestätigen, dass das Metall unter Belastung die erforderliche Duktilität behält.
Zertifizierungen sind für sorgfältige Käufer eine wichtige Dokumentation. Sie müssen zertifizierte Mill Test Reports (MTRs) anfordern, bevor Sie den Versand genehmigen. Diese Dokumente belegen die Einhaltung strenger ASTM- oder ASME-Industriestandards. Durch die vollständige Rückverfolgbarkeit der Schmelzcharge können Sie jede Charge genau verfolgen. Dies schützt Sie, wenn einige Jahre später Probleme vor Ort auftreten.
Zu den häufigsten Fehlern bei der Materialüberprüfung gehören:
Akzeptieren allgemeiner Materialzertifikate anstelle wärmespezifischer Prüfberichte.
Testen von Metallstangen, die aus einer völlig anderen Pfanne als der Produktionscharge gegossen wurden.
Ignorieren lokaler Härteschwankungen nach Wärmebehandlungsverfahren nach dem Guss.
Die Kalibrierungsdaten der Spektrometrieausrüstung der Gießerei wurden nicht überprüft.
Durch gründliche Inspektionsmöglichkeiten unterscheiden sich Elite-Gießereien von durchschnittlichen Zulieferern. In der ersten Bewertungsphase benötigen Sie einen strukturierten Bewertungsrahmen. Fragen Sie potenzielle Partner ausführlich nach ihren hauseigenen QS-Labors. Stellen Sie fest, ob kritische ZfP an externe Einrichtungen von Drittanbietern ausgelagert werden. Interne Tests signalisieren in der Regel eine bessere Prozesskontrolle und schnellere Feedbackschleifen.
Qualitätsmanagementsysteme liefern wesentliche grundlegende Vertrauensindikatoren. Achten Sie auf aktive ISO 9001-Zertifizierungen als nicht verhandelbaren Mindeststandard. Hochdruckanwendungen erfordern die strikte Einhaltung der Druckgeräterichtlinie (DGRL). Öl- und Gasprojekte erfordern strenge API-Zertifizierungen. Diese Referenzen beweisen, dass die Gießerei sich mit stark regulierten Fertigungsumgebungen auskennt.
Die Prototyping-Phase dient als letzte Absicherung vor Volumenverpflichtungen. Sie sollten umgehend umfassende Erstmusterinspektionsberichte (FAI) anfordern. Diese Berichte müssen vollständige Dimensionslayouts und alle NDT-Daten enthalten. Genehmigen Sie niemals eine Massenproduktion, ohne diese wichtigen Dokumente gründlich zu prüfen.
Befolgen Sie diese Schritte zur Prototyping-Bewertung:
Definieren Sie alle kritischen Prüfpunkte klar in der ersten Konstruktionszeichnung.
Überprüfen Sie den FAI-Bericht speziell auf Abmessungen, die außerhalb der Toleranz liegen.
Analysieren Sie die ersten Röntgenaufnahmen auf systemische Anguss- oder Zuführfehler.
Genehmigen Sie Pilotproduktionsläufe erst, nachdem die vollständige Einhaltung bestätigt wurde.
Eine strenge Inspektion bleibt die einzige zuverlässige Möglichkeit, die strukturelle Integrität zu überprüfen. Beim Einsatz industrieller Flüssigkeitshandhabungssysteme dürfen Sie bei gründlichen Tests keine Kompromisse eingehen. Interne Hohlräume und versteckte Oberflächenfehler führen letztendlich zu Betriebsausfällen. Eine ordnungsgemäße Materialprüfung stellt sicher, dass das Gehäuse stark korrosiven Umgebungen sicher standhält.
Überprüfen Sie noch heute Ihre aktuellen Lieferanten, um deren zerstörungsfreie Prüffähigkeiten zu überprüfen. Fordern Sie aktualisierte Mühlentestberichte für Ihre letzten Gusslieferungen an. Kontaktieren Sie Ihre Engineering-Partner für eine Beratung zur Herstellung hochkonformer Komponenten. Stellen Sie vor der endgültigen Installation vor Ort sicher, dass jedes Teil Ihren genauen Leistungsstandards entspricht.
A: Standardmäßige lineare Toleranzen folgen in der Regel den ISO 8062-Richtlinien. Die meisten Feingussanlagen erreichen problemlos die Toleranzgrade CT5 bis CT7. Bei komplexen Geometrien können je nach Schrumpfungsraten des Metalls geringfügige Abweichungen auftreten. Ingenieure können jedoch viel engere Toleranzen erreichen, indem sie die CNC-Bearbeitung nach dem Guss auf kritische Passflächen anwenden.
A: Nein, nicht jedes Teil erfordert eine 100-prozentige Röntgenprüfung. Wir empfehlen Röntgenstrahlen dringend für kritische, Hochdruck- oder toxische Flüssigkeitsanwendungen. Diese Szenarien bergen immense Sicherheitsrisiken. Bei unkritischen Wasserpumpen verlassen sich Gießereien häufig auf statistische Stichproben. Dieser Ansatz gleicht die Herstellungszeit effektiv mit akzeptablen Betriebsrisiken aus.
A: Gießereien verwenden präzise lösliche oder keramische Kerne, um innere Hohlräume zu bilden. Sie befestigen diese Kerne in starren Wachsmodellwerkzeugen. Dies verhindert unerwünschte Bewegungen während des turbulenten Metallgießens. Anschließend verwenden die Techniker eine Ultraschall-Dickenmessung nach dem Guss. Dadurch wird sichergestellt, dass die endgültigen Abmessungen genau den technischen Spezifikationen entsprechen.
