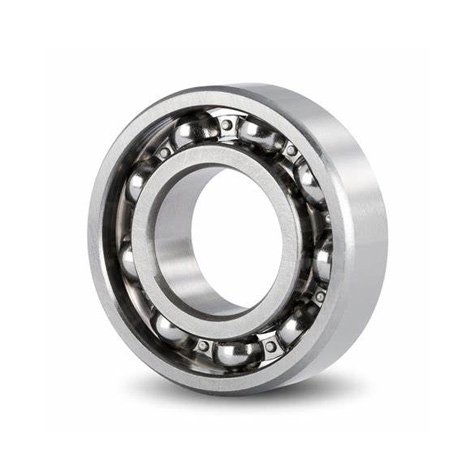

Welches Lagerspiel passt für schwere Landmaschinen?

Moderne landwirtschaftliche Geräte arbeiten unter Bedingungen mit hohem Drehmoment, hohem Schmutzaufkommen und extremen Temperaturen. Sie bringen Traktoren und Erntemaschinen in der Haupterntesaison an ihre absoluten mechanischen Grenzen. Standardlagerspezifikationen versagen in diesen rauen, anspruchsvollen Umgebungen oft vorzeitig. Die Angabe des falschen Spiels führt zu starker thermischer Blockierung oder übermäßigen Vibrationen. Diese mechanischen Probleme führen zu katastrophalen Geräteausfällen und kostspieligen Ausfallzeiten in der Erntesaison. Beschaffungsmanager und Wartungsingenieure benötigen einen zuverlässigen technischen Bewertungsrahmen. Unser Ziel ist es, Ihnen bei der Auswahl der genauen Spieltoleranzen zu helfen, die für schwere landwirtschaftliche Anwendungen erforderlich sind. Durch das Verständnis des Radialspiels und der Wärmeausdehnung können Sie die Maschinenverfügbarkeit maximieren. In diesem Leitfaden wird aufgeschlüsselt, wie die Betriebsbedingungen die Auswahl des Freiraums für verschiedene Maschinentypen bestimmen. Sie lernen, mit Standardcodes umzugehen und die richtigen Installationspraktiken umzusetzen. Wir bieten das nötige Fachwissen, um Ihren landwirtschaftlichen Fuhrpark effizient am Laufen zu halten.

Wichtige Erkenntnisse

• C3 und C4 sind Standard: Die meisten schweren landwirtschaftlichen Anwendungen erfordern C3- oder C4-Abstände, um Wärmeausdehnungen und starke Presspassungen auszugleichen.

• Die Betriebstemperatur bestimmt die Wahl: Der Temperaturunterschied zwischen Innen- und Außenring ist der Hauptgrund für die Spielreduzierung während des Betriebs.

• Die Systemausrichtung ist von entscheidender Bedeutung: Die Durchbiegung der Welle unter hohen Lasten wirkt sich direkt auf die Wechselwirkungen zwischen Lager und Getriebe aus und erfordert bestimmte Radialspieltoleranzen.

• Die Überprüfung ist nicht verhandelbar: Eine Messung nach der Installation ist erforderlich, um sicherzustellen, dass der Restspielraum den betrieblichen Grundanforderungen entspricht.

Die finanziellen und betrieblichen Kosten eines falschen Lagerspiels

Sie müssen das Lagerinnenspiel als kritische mechanische Spezifikation definieren. Es stellt die Gesamtstrecke dar, die sich ein Ring relativ zum anderen bewegt. Diese Bewegung erfolgt radial oder axial. Diese Spezifikation bestimmt die Gesamtzuverlässigkeit der Flotte und hat großen Einfluss auf die Betriebsbudgets. Falsche Entscheidungen führen direkt zu enormen Wartungskosten und verlorener Feldzeit. Landwirte haben mit sehr kurzen Erntefenstern zu kämpfen. Ein umgefallener Traktor bedeutet verlorene Ernteerträge. Am Ende zahlen Sie den Mechaniker-Notfallprämien. Die Beschaffung von Ersatzteilen dauert in der Hochsaison Tage.

Zu geringes Spiel führt zu verheerenden Fehlermöglichkeiten. Lager erzeugen schnell Hitze, wenn den Wälzkörpern nicht genügend Platz zur Verfügung steht. Durch die Reibung werden wichtige Schmierschichten fast sofort abgebaut. Der Kontakt von Metall zu Metall beschleunigt den inneren Verschleiß. Es kommt zu einem plötzlichen thermischen Anfall. Das Lager rastet buchstäblich auf der Welle ein. Dieses Szenario kostet Tausende von Dollar durch unerwartete Ausfallzeiten vor Ort. Die Reparatur einer festsitzenden Welle erfordert Spezialwerkzeuge und einen erheblichen Arbeitsaufwand.

Ein zu großes Spiel führt zu ebenso zerstörerischen Fehlermöglichkeiten. Zu viel Innenraum führt zu Reibverschleiß an den Laufbahnen. Die Wälzkörper schlagen gegen die Metalloberflächen. Durch dieses Hämmern kommt es zu gefährlichen Kantenbelastungen. Starke Vibrationen breiten sich durch das Gehäuse aus. Diese Vibration beschädigt die umliegenden Antriebsstrangkomponenten. Es verschlechtert mit der Zeit Dichtungen und löst kritische Befestigungselemente. Sie werden einen erhöhten Geräuschpegel und eine verringerte Effizienz des Antriebsstrangs bemerken.

Ihr ultimatives Erfolgskriterium besteht darin, den Zustand „Null-Betriebsspiel“ zu erreichen. Diesen perfekten Zustand sollten die Lager bei Spitzenbetriebstemperaturen und Höchstlasten erreichen. Der Innenraum schrumpft auf natürliche Weise, wenn sich die Komponenten erwärmen und ausdehnen. Durch die perfekte Abstandswahl bleibt genau genug Spielraum für eine optimale Lastverteilung. Dieses präzise Gleichgewicht maximiert die Lebensdauer Ihrer Ausrüstung. Dadurch bleiben Ihre Maschinen auf dem Feld und nicht in der Reparaturwerkstatt.

Bewertungskriterien: Wie sich die Feldbedingungen auf dem Bauernhof auf den Räumungsbedarf auswirken

Erntemaschinen unterliegen im Normalbetrieb drastischen Temperaturgradienten. Mähdrescher und Feldhäcksler arbeiten stundenlang unter der heißen Sonne. Die Wärmeableitungsraten unterscheiden sich erheblich zwischen der rotierenden Welle und dem stationären Gehäuse. Die Welle erwärmt sich typischerweise viel schneller. Es dehnt sich nach außen zum Außenring hin aus. Das Gehäuse leitet die Wärme besser ab. Durch diese thermische Dynamik schrumpft der verfügbare Innenraum schnell. Staub wirkt auf dem Bauernhof als Isolator. Es umhüllt das Gehäuse und speichert die Wärme im Inneren. Diese eingeschlossene Wärme beschleunigt die Ausdehnung des Innenrings noch weiter.

Schwere landwirtschaftliche Anwendungen erfordern extrem enge Pressverbindungen. Diese Pressverbindungen sichern die Bauteile gegen große Drehmomente. Ein fester Innenringsitz dehnt den Ring mechanisch nach außen aus. Durch diese Ausdehnung wird die Laufbahn näher an die Wälzkörper herangeführt. Eine solche aggressive Installation reduziert das anfängliche Spiel um bis zu 50 Prozent. Sie müssen diese mechanische Verformung berücksichtigen, bevor sich die Maschine überhaupt einschaltet.

Auf landwirtschaftlichen Feldern sind ständige Stoßbelastungen und eine Belastung des Antriebsstrangs zu beobachten. Beim Auftreffen auf Steine ​​oder beim Überqueren von unebenem Gelände werden enorme Aufprallkräfte auf die Achsen ausgeübt. Plötzliche Stöße erfordern ein robustes Landmaschinenlager . Die Komponenten müssen vorübergehende Fehlausrichtungen bewältigen. Standardabstände sind oft nicht in der Lage, diese plötzlichen Maßänderungen aufzufangen. Zusätzlicher Innenraum verhindert Kantenbelastungen bei schweren Stößen. Dadurch können sich die Rollen bei extremer Feldeinwirkung leicht selbst ausrichten.

Lösungskategorien: Zuordnung von Freigabecodes (CN bis C5) zu schwerem Gerät

Ingenieure kategorisieren Radialspiel anhand standardisierter Codes. CN steht für Normal Clearance. Hersteller verwenden CN für allgemeine Anwendungen unter milden Bedingungen. Für Traktorachsen oder Zapfwellenaggregate reicht es selten aus. Schwere Geräte erzeugen zu viel Wärme für den normalen Innenraum. Eine CN-Spezifikation führt häufig zu einem vorzeitigen thermischen Festfressen in stark landwirtschaftlich genutzten Umgebungen. Sie müssen ein Upgrade durchführen, um den landwirtschaftlichen Bedingungen gerecht zu werden.

C3 zeigt an, dass der Abstand größer als normal ist. Sie sollten C3 als Basisstandard für die meisten schweren landwirtschaftlichen Geräte festlegen. Es eignet sich perfekt für moderate Presspassungen und normale Temperaturgradienten. Durch den zusätzlichen Raum können sich die Innenringe sicher ausdehnen. Es absorbiert die Dimensionsänderungen, die durch Standard-Erntevorgänge verursacht werden. Mechaniker vertrauen allgemein auf C3 für Radnaben und Primärgetriebe.

C4 und C5 stehen für besonders große Freiraumklassen. Sie bewerten diese Codes für extreme Hitzeszenarien. Motorkurbelwellen und Hochleistungs-Abluftventilatoren erfordern C4 oder C5. Auch sehr enge Gehäusepassungen erfordern diesen zusätzlichen Platz. Die massive Wärmeausdehnung in diesen Zonen würde dichtere Lager leicht zerstören. Auch Hochgeschwindigkeitsrotoren in Feldhäckslern profitieren von den C4-Spezifikationen.

Unterschiedliche Wälzelemente erfordern unterschiedliche technische Ansätze. Ein Rillenkugellager übernimmt einen Teil der Axiallast ausschließlich über das Radialspiel. Die innere Geometrie verschiebt sich bei Schubbelastungen leicht, um Kräfte aufzunehmen. Zylinderrollenlager verhalten sich anders. Sie halten enormen Radialkräften stand, bewältigen jedoch Fehlausrichtungen schlecht. Bei der Auswahl Ihres Lagerspielcodes müssen Sie den spezifischen Lagertyp berücksichtigen.

Übersichtstabelle für den Freigabeantrag

Ausgleich von Lager- und Getriebewechselwirkungen in Maschinen mit hohem Drehmoment

Lager arbeiten nicht in einem isolierten Vakuum. Sie fungieren als integrale Bestandteile eines größeren mechanischen Ökosystems. Eine Schwerlastlagerung bestimmt direkt die Wellenstabilität im gesamten Antriebsstrang. Wenn die Stütze versagt, bricht die gesamte Baugruppe zusammen. Um die Langlebigkeit sicherzustellen, müssen Sie eine umfassende Bewertung auf Systemebene durchführen.

Ein zu großes Spiel führt direkt zu einer schwerwiegenden Fehlausrichtung des Getriebes. Wellen wackeln, wenn die Stützkomponenten zu viel inneres Spiel haben. Dieses Wackeln führt zu einem fehlerhaften Zahnkontakt im Getriebe des Traktors. Die Zahnräder greifen im falschen Winkel ineinander. Spiel stellt das freie Spiel zwischen den Zahnradzähnen dar. Übermäßiges Spiel verändert dieses Spiel unvorhersehbar. Sie werden ein heulendes Geräusch aus dem Getriebe hören. Dieses Geräusch weist auf vorzeitigen Verschleiß hin. Lager- und Getriebesysteme basieren ausschließlich auf einer präzisen räumlichen Ausrichtung, um die Kraft effizient zu übertragen.

Ingenieure müssen die Wellendurchbiegung aktiv steuern. Hohe Nutzlasten zwingen Stahlwellen dazu, sich unter dem Drehmoment leicht zu verbiegen. Berechnen Sie diese Durchbiegung genau. Kompensieren Sie die Biegekräfte bei der Festlegung Ihres Innenraums. Ziel ist es, die strukturelle Integrität bei maximaler Nutzlast sicherzustellen. Sowohl die Wälzkörper als auch der Zahnradsatz müssen den Verdrehkräften standhalten. Durch das richtige Radialspiel kann sich die Welle sicher biegen, ohne die Rollen zu beschädigen.

Implementierungsrisiken und Installationsrealität

Viele Wartungsabteilungen sind von blinden Messfehlern betroffen. Verlassen Sie sich nicht ausschließlich auf die Spezifikationen vor der Installation. Die Abmessungen ändern sich sofort, sobald Sie die Komponenten festdrücken. Das Restspiel müssen Sie nach der Montage messen. Mechaniker verwenden routinemäßig Fühlerlehren, um diese mikroskopischen Lücken zu überprüfen. Plastigauge bietet eine weitere hervorragende Methode zur Überprüfung des Innenraums in geteilten Gehäusen. Diese Prüfungen nach der Installation verhindern katastrophale Startfehler.

Die Kaltmontage birgt erhebliche Gefahren für schwere Maschinen. Bei der Installation mit roher Gewalt kommt es häufig zu Beschädigungen an Präzisionsstahlwellen. Durch Hämmern eines kalten Teils wird dessen Innenspiel künstlich verringert. Das Metall verformt sich unter dem stumpfen Aufprall. Wir setzen uns stark für moderne Induktionsheizgeräte ein. Durch die richtige hydraulische Pressung wird außerdem ein reibungsloser, beschädigungsfreier Sitz gewährleistet. Durch Erhitzen dehnt sich der Innenring vorübergehend aus. Es gleitet mühelos auf die Welle, ohne die Laufbahnen zu beschädigen.

Schmierstofffallen ruinieren oft ansonsten einwandfreie Installationen. Ein zu großes Spiel erfordert eine besondere Strömungsdynamik. Um die größeren Lücken zu füllen, benötigen Sie hochviskose Schmierstoffe. Festschmierstofflösungen tragen auch dazu bei, einen ordnungsgemäßen hydrodynamischen Film aufrechtzuerhalten. Das dickere Öl federt die Wälzkörper gegen brutale Stoßbelastungen ab. Umgekehrt besteht bei extrem engen Abständen die Gefahr, dass das Schmiermittel vollständig weggewischt wird. Die engen Spalten drücken das Öl heraus. Dadurch bleibt das Metall völlig ungeschützt vor Reibung.

Beschaffungsrahmen: Vorauswahl und Spezifizierung für Ihre Flotte

Ihre Beschaffungsstrategie bestimmt die langfristige Zuverlässigkeit Ihrer Flotte. Sie benötigen umfangreiche technische Unterstützung von Ihren Anbietern. Bitten Sie Lieferanten, genaue Toleranztabellen bereitzustellen. Nutzen Sie allgemein anerkannte Industriestandards wie ISO und DIN als Referenz. Generische Ersatzteile sofort ablehnen. Generische Komponenten erfüllen selten die strengen thermischen Anforderungen der modernen Landwirtschaft. Bestehen Sie auf zertifizierte Materialien für Ihren Fuhrpark.

Die Angabe des Radialspiels allein reicht nie aus. Käufer müssen auch fortschrittliche Dichtungstechnologien bewerten. Schwere Geräte werden in stark abrasiven Umgebungen eingesetzt. Schauen Sie sich Labyrinthdichtungen an, um die internen Komponenten zu schützen. Diese komplexen Dichtungen blockieren landwirtschaftlichen Staub wirksam. Sie halten Feuchtigkeit vom empfindlichen Stahl fern. Ein perfekt berechneter Innenraum bringt nichts, wenn innerhalb einer Woche Schmutz die Laufbahn zerstört.

Erstellen Sie für jede Bestellung einen strengen Bewertungsprozess. Käufer benötigen ein zuverlässiges, wiederholbares Verfahren. Führen Sie die folgenden Schritte aus, um die Genauigkeit in Ihrem gesamten Beschaffungsteam sicherzustellen:

1. Bestätigen Sie die genauen Wellenpassmaße und Gehäusetoleranzen.

2. Berechnen Sie die erwarteten Betriebstemperaturgradienten für die spezifische Anwendung.

3. Bestimmen Sie die erforderliche dynamische Tragzahl basierend auf der maximalen Erntenutzlast.

4. Überprüfen Sie die genauen Freigabecodes (z. B. C3 oder C4), bevor Sie Bestellungen aufgeben.

Abschluss

Die Wahl des richtigen Spiels erfordert sorgfältige technische Kompromisse. Sie müssen ein Gleichgewicht zwischen Wärmeausdehnung, Lastaufnahme und Gesamtsystemsteifigkeit herstellen. Eine perfekt gewählte Spezifikation eliminiert Kantenbelastungen und verhindert thermische Blockierung unter rauen Bedingungen.

Wir empfehlen dringend, für allgemeine schwere landwirtschaftliche Reparaturen standardmäßig C3 zu verwenden. Dieser Code bietet die sicherste Basis für unterschiedliche landwirtschaftliche Umgebungen. Befolgen Sie jedoch immer die spezifischen technischen Diagramme des OEM, sofern diese verfügbar sind. Die ursprünglichen Herstellerdaten haben Vorrang vor allgemeinen Branchenregeln.

Gehen Sie in dieser Saison proaktiv bei der Wartung Ihrer Flotte vor. Kontaktieren Sie noch heute unser technisches Engineering-Team. Wir erstellen präzise Berechnungen basierend auf Ihren spezifischen Maschinenbelastungen. Wir bewerten Ihre individuellen Betriebstemperaturen, um eine perfekte Passform und eine längere Maschinenlebensdauer zu gewährleisten.

FAQ

F: Kann ich in einem Traktor ein C3-Lager durch ein Standardlager (CN) ersetzen?

A: Wenn Sie dies tun, riskieren Sie einen schweren thermischen Blockaden. Bei Standardlagern (CN) fehlt der für die Hochtemperaturausdehnung erforderliche Innenraum. Traktoren erzeugen bei hoher Zuglast starke Hitze. Ein C3-Lager wurde speziell für den Umgang mit diesen extremen thermischen Parametern entwickelt. Die Verwendung eines CN-Lagers führt zu einem schnellen Reibungsaufbau. Die Schmierung versagt schnell. Das Metall dehnt sich aus, bis die Bauteile vollständig festfressen, was zu massiven Schäden führt.

F: Wie messe ich das Pleuellagerspiel bei älteren Landmaschinen?

A: Bei älteren Traktoren fehlen oft die Originaldatenblätter. Sie können Plastigauge ganz einfach für praktische Feldmessungen verwenden. Reinigen Sie zunächst den Zapfen und die Lagerschale gründlich. Legen Sie einen kleinen Streifen Plastigauge direkt über das Tagebuch. Ziehen Sie den Lagerdeckel mit dem richtigen Drehmoment an und entfernen Sie ihn dann vorsichtig. Messen Sie das flachgelegte Material anhand der mitgelieferten Papierskala. Daraus ergibt sich das genaue Restspiel.

F: Bedeutet ein größerer Innenabstand eine geringere Tragfähigkeit?

A: Ein größerer Abstand beeinflusst die Lastverteilung, nicht die statische oder dynamische Tragzahl des Stahls selbst. Es verändert die Größe der aktiven Lastzone. Zu großer Innenraum verkleinert diese Ladezone. Dadurch werden weniger einzelne Wälzkörper deutlich stärker beansprucht. Die richtige Spezifikation sorgt für eine optimale Gewichtsverteilung. Dies maximiert die Ermüdungslebensdauer Ihrer Komponenten, ohne ihre Grundfestigkeitskapazität zu verändern.
