Hochdruck-Flüssigkeitssysteme dulden keine Vermutungen. Bei einem nicht passenden Gewindetyp besteht die Gefahr katastrophaler Ausfälle, kostspieliger Ausfallzeiten und schwerwiegender Geräteschäden. Fluidtechnische Systeme arbeiten mit absoluter Präzision. Fällt eine einzelne Dichtung aus, stoppt die gesamte Maschine abrupt. Für Beschaffungsteams und Ingenieure, die Komponenten austauschen oder Systemleitungen entwerfen, ist die korrekte Identifizierung des Gewindestandards der nicht verhandelbare erste Schritt bei der Teilebewertung. Auf fehlerhaften oder vermuteten Verbindungen lässt sich keine zuverlässige Maschine aufbauen. Jeder Port erfordert sorgfältige Beachtung der Messdetails.
In diesem Leitfaden wird die genaue Methodik zum Messen, Bewerten und Spezifizieren der genauen erläutert, Hydraulikschlauchverbindung die für eine leckagefreie Integration erforderlich ist. Sie erfahren, wie Sie Ihre größere Systemarchitektur vor vermeidbaren Ausfällen schützen. Wir bieten umsetzbare Schritte, um Installationsfehler vollständig zu beseitigen. Wenn Sie diese Methoden befolgen, stellen Sie sicher, dass Sie für jede Hochdruckanwendung die richtige Komponente auswählen.
Die Sichtprüfung ist unzureichend; Für eine genaue Spezifikation sind Messschieber, eine Gewindesteigungslehre und eine Sitzwinkellehre erforderlich.
Das Verständnis des Dichtungsmechanismus (konische Gewinde, O-Ringe oder Metall-auf-Metall-Winkelsitze) ist ebenso wichtig wie die passende Gewindesteigung.
Inkompatible Gewinde (z. B. die Kombination von NPT und BSPT) gefährden die Integrität hochwertiger **Pumpen- und Ventilteile** im gesamten System.
Systemdruck, Vibrationspegel und vorhandene Anschlussgeometrien sollten Ihren endgültigen Spezifikationsrahmen bestimmen.
Nicht übereinstimmende Gewinde sind nicht nur ein Montageproblem; Sie stellen eine erhebliche Gefahr für Sicherheit und Umwelt dar. Hochdruckhydraulikflüssigkeit, die aus einer gebrochenen Verbindung austritt, wirkt wie eine unsichtbare Klinge. Es kann zu schweren Verletzungen des Bedienpersonals kommen. Über die Sicherheit hinaus verursachen Flüssigkeitslecks Albträume bei der Einhaltung von Umweltvorschriften. Sie müssen mit sofortigen Aufräumarbeiten und möglichen Bußgeldern rechnen. Das Verbinden inkompatibler Teile fühlt sich bei der Trockenmontage möglicherweise sicher an. Sobald jedoch dynamischer Druck ausgeübt wird, wird das beeinträchtigte Gelenk unweigerlich versagen.
Sie müssen die Realität von Cross-Threading und Stripping-Threads verstehen. Wenn ein Techniker inkompatible Standards zusammenfügt, zerstören sie die Innengewindegeometrie. Ein klassisches Beispiel besteht darin, ein JIC-37°-Steckerende in einen SAE-45°-Buchsenanschluss zu stecken. Die Gewinde greifen möglicherweise zunächst ein, die Sitzwinkel passen sich jedoch nie an. Dadurch entstehen schwerwiegende Mikrolecks. Die Flüssigkeit umgeht das verformte Metall unter Druck. Durch kontinuierliche Vibrationen werden diese Mikrolecks dann zu großen Lücken ausgeweitet. Wenn man sich auf Teflonband verlässt, um diese nicht übereinstimmenden Lücken abzudecken, ist ein Platzen garantiert.
Eine einzige fehlerhafte Armatur beschädigt den gesamten Hydraulikkreislauf erheblich. Wenn Flüssigkeit durch ein Mikroleck austritt, kommt es im System zu plötzlichen Druckabfällen. Dieser plötzliche Druckverlust kann sofort zur Kavitation der Pumpen führen. Durch Kavitation entstehen Luftblasen, die die inneren Metalloberflächen aggressiv erodieren. Darüber hinaus entziehen Druckabfälle kritischen Steuerventilen die erforderliche Flüssigkeitskraft. Diese Kettenreaktion gefährdet die Lebensdauer aller miteinander verbundenen Pumpen- und Ventilteile . Die Reparatur einer billigen Armatur wird irrelevant, wenn Sie dabei einen hochentwickelten Verteiler zerstören.
Eine genaue Identifizierung erfordert einen systematischen Ansatz. Sie können Thread-Typen nicht erfolgreich „im Auge behalten“. Befolgen Sie diese vier spezifischen Messschritte.
Schritt 1: Bestimmen Sie Parallel vs. Konisch. Beginnen Sie mit einer Sichtprüfung. Schauen Sie sich das Gewindeprofil genau an. Behalten die Gewinde von oben nach unten einen konstanten Durchmesser? Wenn ja, sind sie parallel (gerade). Verengen sie sich, wenn sie das Ende erreichen? Wenn ja, sind sie konisch. Sie können dies mithilfe von Messschiebern überprüfen. Messen Sie den ersten Faden und dann den letzten Faden. Weichen die Maße voneinander ab, handelt es sich um eine konische Verbindung.
Schritt 2: Messen Sie den Durchmesser. Verwenden Sie für diesen Schritt Präzisions-Digital- oder Messschieber. Messen Sie bei Außengewinden den Außendurchmesser (OD). Platzieren Sie die Zangenbacken über der breitesten Stelle der Gewindespitzen. Bei Innengewinden messen Sie den Innendurchmesser (ID). Führen Sie die internen Messbacken des Messschiebers in den Anschluss ein. Notieren Sie diese Messung präzise in Zoll und Millimetern.
Schritt 3: Messen Sie die Gewindesteigung. Hier benötigen Sie eine spezielle Tonhöhenlehre. Ein Pitch-Messgerät besteht aus kleinen Metallklingen mit gezackten Kanten. Drücken Sie verschiedene Klingen in die Gewinde, bis eine perfekt und ohne Lücken passt. Halten Sie es an eine Lichtquelle. Wenn Sie sehen, dass Licht durch die Zähne scheint, versuchen Sie es mit einer anderen Klinge. Bei zölligen Anschlüssen bestimmt dies die Gewinde pro Zoll (TPI). Bei metrischen Verschraubungen wird der genaue Abstand zwischen den Gewindespitzen in Millimetern gemessen.
Schritt 4: Bestimmen Sie den Sitzwinkel. Parallele Gewinde sind oft auf einen abgewinkelten Sitz angewiesen, um eine Abdichtung zu erzeugen. Verwenden Sie eine Sitzwinkellehre, um diese Geometrie zu überprüfen. Schieben Sie das Messgerät in den Anschluss, bis es bündig an der Dichtfläche anliegt. Sie müssen prüfen, ob der Winkel 37°, 45° oder 60° beträgt. Dieser Winkel bestimmt, wie die Verschraubung über die ineinandergreifenden Gewinde hinaus eine sichere Abdichtung erzeugt.
Die Anpassung der Gewindesteigung ist nur die halbe Miete. Der Dichtungsmechanismus muss perfekt aufeinander abgestimmt sein. Verschiedene Industriestandards verwenden völlig unterschiedliche Methoden zur Aufnahme von Hochdruckflüssigkeit. Lassen Sie uns die häufigsten Konfigurationen bewerten, denen Sie begegnen werden.
Vergleich der hydraulischen Gewinde-Standarddichtungen
Standard | Gewindegeometrie | Versiegelungsmechanismus | Hauptmerkmal |
|---|---|---|---|
NPT / NPTF | Verjüngt | Verformung von Gewinde zu Gewinde | Kommt häufig bei älteren Geräten vor |
JIC 37° Flare | Parallel (gerade) | Metall-auf-Metall-Winkelsitz | Hohe Anpassungsfähigkeit an den Druck |
ORFS (O-Ring-Gesichtsdichtung) | Parallel (gerade) | Komprimierter O-Ring auf flacher Fläche | Leckagefrei und hohe Vibrationsfestigkeit |
BSPP | Parallel (gerade) | Verbunddichtung oder Schneidring | Einhaltung europäischer Standards |
NPT verfügt über konische Gewinde. Durch mechanische Verformung entsteht eine Abdichtung. Wenn Sie die Verbindung festziehen, verkeilen sich Außen- und Innengewinde fest miteinander. NPTF (Dryseal) verbessert dies, indem es die Gewindespitzen in die Wurzeln hineindrückt. NPT ist in älteren US-Geräten weit verbreitet. Sie können getrost einen NPT-Gewindeanschluss für Standarddruckumgebungen spezifizieren. Erkennen Sie jedoch seine Grenzen. Konische Gewinde haben bei Anwendungen mit hohen Vibrationen Probleme. Vibrationen führen dazu, dass sie sich lösen und auslaufen.
JIC verwendet parallele Threads. Es dichtet nicht an den Gewinden selbst ab. Stattdessen dichtet es über einen 37°-Metall-auf-Metall-Winkelsitz ab. Es stellt eine ausgezeichnete Wahl für Hochdrucksysteme dar. JIC ist in allen globalen Branchen weitgehend anpassungsfähig und hochgradig standardisiert. Es erfordert jedoch eine sorgfältige Installation. JIC-Anschlüsse sind sehr anfällig für ein zu festes Anziehen. Wenn Sie sie zu stark anziehen, beschädigen Sie die Metalloberflächen oder spalten die Bördelung, wodurch die Dichtung beschädigt wird.
ORFS setzt auf parallele Gewinde und eine flache Dichtfläche. Ein unverlierbarer O-Ring sitzt in einer Nut am Außengewinde. Beim Anziehen drückt der O-Ring gegen die flache Fläche des Innenanschlusses. Wir betrachten ORFS als den absoluten Goldstandard für Umgebungen mit hohen Vibrationen. Es bietet eine leckagefreie Leistung in extremen Fluidtechniksystemen. Der weiche O-Ring absorbiert Mikrobewegungen, die normalerweise eine Metall-auf-Metall-Dichtung zerstören würden.
BSPP verfügt über parallele Threads. Da die Gewinde nicht abdichten, sind bei BSPP sekundäre Dichtelemente erforderlich. Typischerweise verwenden Sie Verbunddichtungen (Dowty-Scheiben), O-Ringe oder Schneidringe. Metrische Gewinde funktionieren ähnlich, folgen jedoch der genauen Millimeter-Größenbestimmung. Die Festlegung dieser Standards ist für in Europa hergestellte Geräte von wesentlicher Bedeutung. Sie müssen die Einhaltung weltweit standardisierter OEM-Builds einhalten, um Garantieschutz und Systemsicherheit zu gewährleisten.
Jede Verbindung muss dem dynamischen Druck Ihres Systems standhalten. Es muss zwischen Arbeitsdruck und Berstdruck unterschieden werden. Der Arbeitsdruck stellt den maximalen Dauerdruck dar, dem die Komponente sicher standhält. Der Berstdruck ist der theoretische Punkt für ein katastrophales Versagen. Industriestandards schreiben einen Sicherheitsfaktor von 4:1 vor. Wenn Ihre Hydraulikpumpe kontinuierlich 3.000 PSI ausgibt, muss der von Ihnen gewählte Anschluss über eine Betriebsleistung von 3.000 PSI und eine Berstleistung von 12.000 PSI verfügen. Durch die Abstimmung dieser Funktionen werden plötzliche Ausfälle bei unerwarteten Druckspitzen verhindert.
Gewindestandards bedeuten nichts, wenn das Material versagt. Sie müssen Kohlenstoffstahl, Edelstahl und Messing sorgfältig bewerten. Kohlenstoffstahl bietet eine hervorragende Festigkeit für standardmäßige industrielle Hochdruckanwendungen. Allerdings rostet es leicht, wenn es Feuchtigkeit ausgesetzt wird. Edelstahl bietet eine hervorragende Korrosionsbeständigkeit gegenüber Umwelteinflüssen und hält extremen Betriebstemperaturen problemlos stand. Messing eignet sich gut für Niederdruckanwendungen, Sie müssen jedoch die Flüssigkeitsverträglichkeit überprüfen. Bestimmte synthetische Hydraulikflüssigkeiten zersetzen Messing mit der Zeit chemisch.

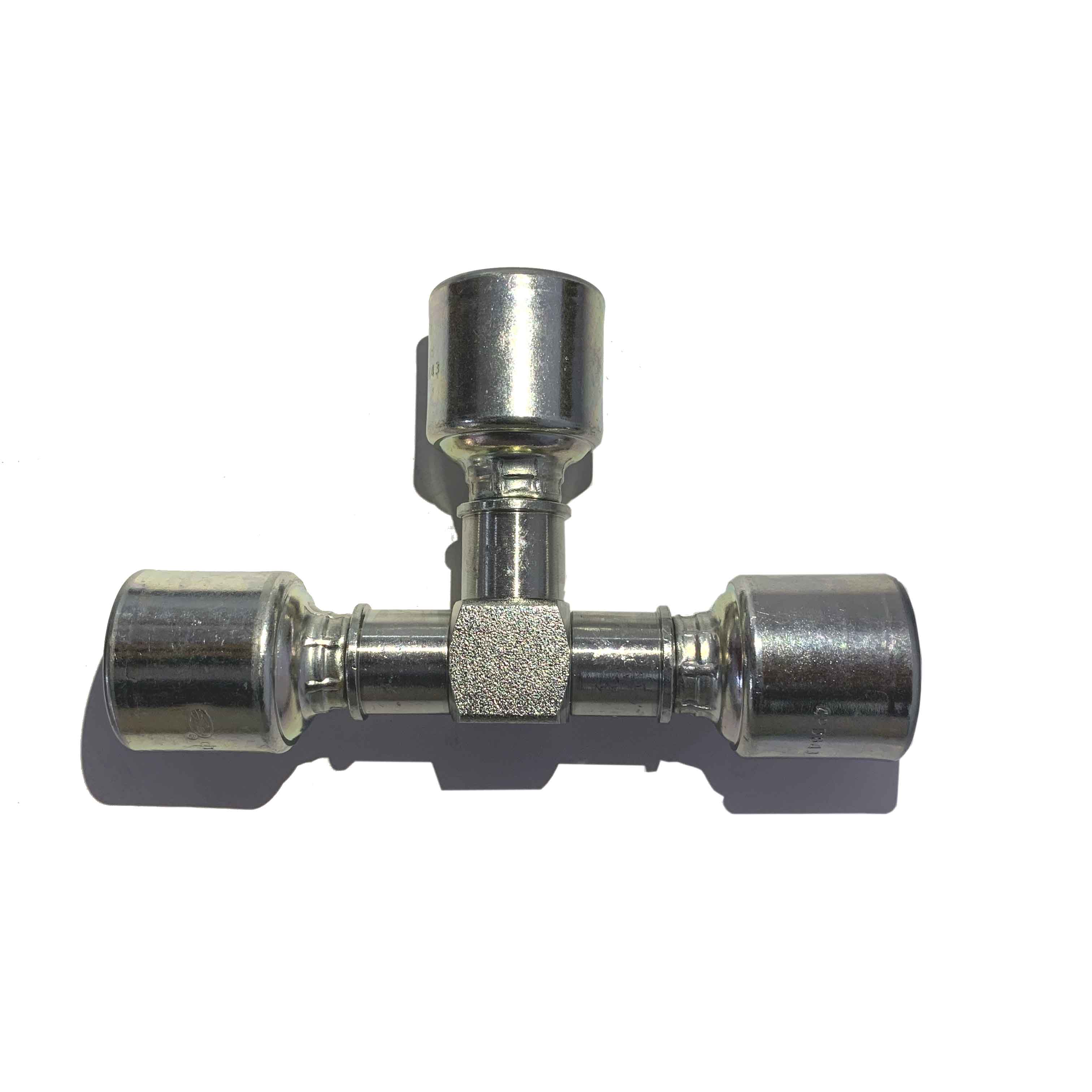

Der physische Platz bestimmt Ihre Routing-Strategie. Sie müssen die Geometrie rund um Ventilblöcke und Verteiler beurteilen. Manchmal passen Standard-Geradverbindungen einfach nicht. Möglicherweise benötigen Sie 90-Grad-Ellbogen, um Hindernisse zu umgehen. In engen Routing-Szenarien, in denen mehrere Leitungen zusammenlaufen, sind möglicherweise spezielle Konfigurationen erforderlich. Durch die Angabe einer Crimp-T-Verbindung kann der Flüssigkeitsstrom sauber aufgeteilt werden, ohne dass die räumliche Grundfläche des Verteilers vergrößert wird. Messen Sie vor der Bestellung immer Ihren Abstand.
Das Drehmomentmanagement bestimmt den Erfolg Ihrer Installation. Sich auf das körperliche Gefühl zu verlassen, führt zum Scheitern. Sie müssen sich mit den Gefahren von zu hohem und zu geringem Drehmoment befassen. Bei zu starkem Anziehen können die Buchsenanschlüsse aus Gusseisen leicht reißen. Es verformt Metallsitze und streift parallele Gewinde. Umgekehrt macht ein zu geringes Drehmoment die Verbindung anfällig. Systemvibrationen lösen zu geringe Drehmomente an Verbindungen schnell, was zu schweren Flüssigkeitslecks führen kann. Verwenden Sie immer einen kalibrierten Drehmomentschlüssel und befolgen Sie strikt die Herstellerangaben.
Wartungsteams versuchen oft, Zeit zu sparen, indem sie alte Komponenten wiederverwenden. Sie müssen diesen Irrtum der Wiederverwendbarkeit vermeiden. Konische Gewindeanschlüsse dichten durch aktive Verformung des Metalls ab. Einmal verformt, dichten sie nie wieder perfekt ab. Ebenso nehmen gequetschte O-Ringe eine bleibende Verformung ein. Sie verlieren nach anfänglicher Kompression ihre Elastizität. Sie sollten diese Gegenstände während Wartungszyklen niemals wiederverwenden. Entsorgen Sie sie sofort und installieren Sie neue, unbeschädigte Komponenten.
Die Beschaffung erfordert eine strenge Lieferantenbewertung. Sie können es sich nicht leisten, ungeprüfte Komponenten aus nicht auffindbaren Quellen zu kaufen. Legen Sie klare Kriterien für Ihre Lieferanten fest. Fordern Sie eine vollständige Rückverfolgbarkeit des Materials und eine dokumentierte Einhaltung der SAE/ISO-Herstellungsstandards. Stellen Sie sicher, dass sie Ihrem Ingenieurteam genaue CAD-Modelle zur Verfügung stellen. Hervorragende Lieferanten bieten auch zuverlässigen technischen Support, wenn Sie kundenspezifische hydraulische Verbindungsteile für komplexe Maschinenkonstruktionen benötigen. Geben Sie der Qualitätssicherung Vorrang vor dem Erstkaufpreis.
Die korrekte Spezifikation von Hydraulikgewinden erfordert die methodische Messung von Durchmesser, Steigung und Sitzwinkel.
Sie müssen die unterschiedlichen Versiegelungsmechanismen von NPT, JIC, ORFS und BSPP verstehen, um systemweite Integrität sicherzustellen.
Dynamische Druckanforderungen und räumliche Einschränkungen haben großen Einfluss auf Ihre endgültige Material- und Konfigurationsauswahl.
Die strikte Einhaltung der Installationsdrehmomentspezifikationen verhindert kostspielige Risse in den Anschlüssen und vibrationsbedingte Lecks.
Erraten oder „beäugen“ Sie niemals einen Zusammenhang. Die Integrität Ihres Flüssigkeitssystems hängt vollständig davon ab, ob der richtige Standard dem richtigen Anschluss entspricht. Ein einziger unvorsichtiger Fehler gefährdet die Sicherheit und zerstört teure Maschinen. Wenden Sie sich an einen technischen Spezialisten oder verwenden Sie eine verifizierte Gewindeidentifikationstabelle, um Ihre Messungen mit Querverweisen zu versehen, bevor Sie eine Bestellung aufgeben.
A: Nein. Obwohl sie ähnlich aussehen, haben sie völlig unterschiedliche Gewindewinkel (60° für NPT vs. 55° für BSPT) und unterschiedliche Gewindesteigungen. Das Zusammendrücken garantiert ein starkes Leck und beschädigt die Innengewinde beider Komponenten dauerhaft.
A: Beide sind konisch, aber NPTF (Dryseal) erzeugt eine direkte mechanische Abdichtung, indem es die Gewindespitzen in die Gewindewurzeln hineindrückt. Diese Verformung macht häufig die Verwendung von Teflonband oder Dichtmittel überflüssig. Standard-NPT erfordert eine Dichtungsmasse, um Lecks zu verhindern.
A: Schauen Sie sich die Anforderungen an die Versiegelung genau an. Wenn der Anschluss zum Halten der Flüssigkeit auf einem O-Ring, einer Verbundscheibe oder einem abgewinkelten Metallsitz basiert, ist ein paralleles Gewinde erforderlich. Wenn die Gewinde selbst als Dichtung dienen, ist es konisch.
A: Nein. Während beide gerade Gewinde verwenden und mit bloßem Auge praktisch identisch aussehen, verwendet JIC einen 37-Grad-Flare-Sitz. Standard-SAE verwendet einen 45-Grad-Bördelsitz. Wenn Sie sie mischen, verschließen sie nicht richtig.
