Großwälzlager bilden den absolut kritischen Kern schwerer Maschinen. Ein einzelner Strukturfehler führt zu katastrophalen Ausfallzeiten der Ausrüstung. Schlimmer noch, es führt zu erheblichen Sicherheitsrisiken auf aktiven Baustellen. Die Spezifikation dieser massiven Komponenten erfordert eine präzise technische Konzentration. Es handelt sich nie um einen einfachen, einheitlichen Prozess. Die betrieblichen Anforderungen eines stationären Turmdrehkrans unterscheiden sich erheblich von denen eines kontinuierlich fahrenden Raupenbaggers. Geräteentwickler benötigen eine zuverlässige Methode zur Auswahl der besten Rotationsteile. In diesem Artikel wird ein definitives, ingenieurorientiertes Framework vorgestellt. Sie erfahren, wie Sie die richtigen Komponenten richtig bewerten und in die engere Auswahl nehmen. Wir basieren diese Methodik auf verifizierten Lastdaten, struktureller Integrität und anwendungsspezifischen Realitäten. Lassen Sie uns auf die genauen Kriterien eingehen, die erforderlich sind, damit Ihre Maschinen auch unter extremen Belastungen sicher und effizient laufen. Dieser proaktive Ansatz verhindert katastrophale strukturelle Ausfälle.
Die Ausrüstung bestimmt das Lastprofil: Kräne erfordern einen hohen Widerstand gegen Kippmomente, während die Lastprofile von Baggerlagern starke dynamische Stöße berücksichtigen müssen.
Auf die Verzahnung kommt es an: Die Wahl eines externen Zahnrad-Großwälzlagers gegenüber einer internen Konfiguration verändert den Wartungszugang und die Ritzelintegration grundlegend.
Schauen Sie über Standardtabellen hinaus: Eine genaue Auswahl von Großwälzlagern erfordert die Berücksichtigung der strukturellen Steifigkeit, der Ebenheit der Montagefläche und anwendungsspezifischer Sicherheitsfaktoren.
Die Lieferantenüberprüfung ist von entscheidender Bedeutung: Nehmen Sie Lieferanten auf der Grundlage überprüfbarer Materialzertifizierungen, zerstörender Prüfdaten und kundenspezifischer technischer Unterstützung in die engere Wahl, nicht nur auf Basispreisen.
Schwere Maschinen arbeiten in äußerst unnachgiebigen Umgebungen. Wir müssen das spezifische Betriebsprofil gründlich analysieren, bevor wir Entscheidungen zu Strukturkomponenten treffen. Eine Komponente, die für eine gleichmäßige Drehung ausgelegt ist, zerbricht bei starken Stößen.
Krane übernehmen in erster Linie statische, schwere Hebeaufgaben. Sie schweben riesige Nutzlasten in extremen Radien hoch in der Luft. Diese spezielle Geometrie erzeugt enorme Kippmomente am Maschinenfuß. Eine hochwertige Krandrehverbindung muss diesen starken Gravitationskräften standhalten. Außerdem muss es starken Windlasten während längerer Stillstandszeiten standhalten. Ingenieure wenden bei diesen Konstruktionen strenge Sicherheitsfaktoren an.
Häufig werden Sicherheitsfaktoranforderungen zwischen 1,33 und 1,5 oder höher festgestellt. Regionale Compliance-Standards geben diese genauen Multiplikatoren stark vor. Beim Umkippen wird versucht, den Oberwagen vom Untergestell abzuhebeln. Daher muss die Laufbahngeometrie die Wälzkörper sicher fixieren. Bei der Konstruktion liegt der Schwerpunkt auf extremer axialer Belastbarkeit in Kombination mit außergewöhnlicher Momentenfestigkeit.
Erdbewegungsmaschinen sehen sich einer völlig anderen mechanischen Realität gegenüber. Bagger sind während jeder einzelnen Schicht ständigen, sich wiederholenden Rotationsbelastungen ausgesetzt. Sie erzeugen während des gesamten Grabzyklus starke Vibrationen. Ein genaues Baggerlastprofil erfordert vor allem eine hohe Radialkapazität. Es muss eine unglaubliche Widerstandsfähigkeit gegenüber plötzlichen, heftigen Stößen aufweisen.
Stellen Sie sich ein Szenario vor, in dem ein Baggerlöffel plötzlich auf massiven, unter der Erde verborgenen Granit stößt. Dieser massive kinetische Stoß wandert direkt den Ausleger hinauf und in das Drehgelenk. Auch Bagger benötigen hochspezialisierte Dichtungslösungen. Schleifstaub, nasser Schlamm und saures Wasser bedrohen ständig die inneren Laufbahnen. Standardmäßige Industriedichtungen versagen in diesen Gräben schnell. Sie müssen robuste Barrieredichtungen spezifizieren, um das Eindringen von Verunreinigungen und einen schnellen Verschleiß zu verhindern.
Als nächstes müssen wir untersuchen, wie das Drehmoment zwischen dem Antriebsmotor und dem Aufbau übertragen wird. Die mechanische Beziehung zwischen Lager und Getriebe ist ein wichtiger Entscheidungspunkt bei der Gerätekonstruktion. Ein Fehler führt zu vorzeitigem Ritzelausfall und übermäßigen Wartungskosten.
Das Drehmoment wird von einem hydraulischen oder elektrischen Antriebsmotor über ein Ritzel übertragen. Dieses Ritzel kämmt direkt mit Zähnen, die in einen der Drehkränze eingeschnitten sind. Sie müssen entscheiden, ob diese Zähne zum Innenring oder zum Außenring gehören. Diese Wahl wirkt sich auf das gesamte Chassis-Layout aus.
Geräteentwickler wählen normalerweise zwischen zwei Hauptantriebskonfigurationen. Jede Konfiguration bietet unterschiedliche mechanische und betriebliche Vorteile.
Außenzahnradkonfigurationen: Ein Außenzahnrad-Großwälzlager maximiert den Teilkreisdurchmesser des Zahnradeingriffs. Dieser größere Durchmesser erfordert weniger Drehmoment vom Antriebsmotor, um die Maschine zu drehen. Es bietet vereinfachte visuelle Inspektionsroutinen. Wartungsteams können den Zahnverschleiß leicht beobachten und eine manuelle Schmierung durchführen. Wir empfehlen diese Option dringend für Maschinen, bei denen der Platz im Inneren des Gehäuses begrenzt ist.
Interne Getriebekonfigurationen: Manchmal erfordert der Primärantriebsmotor zusätzlichen physischen Schutz. Durch eine interne Getriebeanordnung bleiben Motor und Ritzel vollständig im Gerätechassis untergebracht. Der schwere Außenrahmen aus Stahl schützt das empfindliche Netz vor schwerwiegenden Umwelteinflüssen. Es verhindert katastrophale Schäden durch herabfallende Steine, Geröll oder tiefen Schlamm.
Bestimmte Anwendungen erfordern völlig unabhängige Antriebssysteme. Es ist nicht immer notwendig, dass die Verzahnung in den Lagerring eingearbeitet ist. Getriebelose Aufbauten eignen sich hervorragend für spezielle Hebebühnen. Diese Plattformen nutzen häufig sekundäre Reibungsantriebe oder externe Riemensysteme zur Steuerung der Rotation. Das Entfernen der Verzahnung vereinfacht die Fertigung und reduziert das anfängliche Bauteilgewicht.
Die richtige Auswahl eines Großwälzlagers hängt ausschließlich von der Wahl der richtigen inneren Wälzelemente ab. Wir müssen die internen baulichen Rahmenbedingungen an die zu erwartenden betrieblichen Belastungsgrenzen anpassen. Sie können Konfigurationen nicht austauschen, ohne die Sicherheitsmargen vollständig neu zu berechnen.

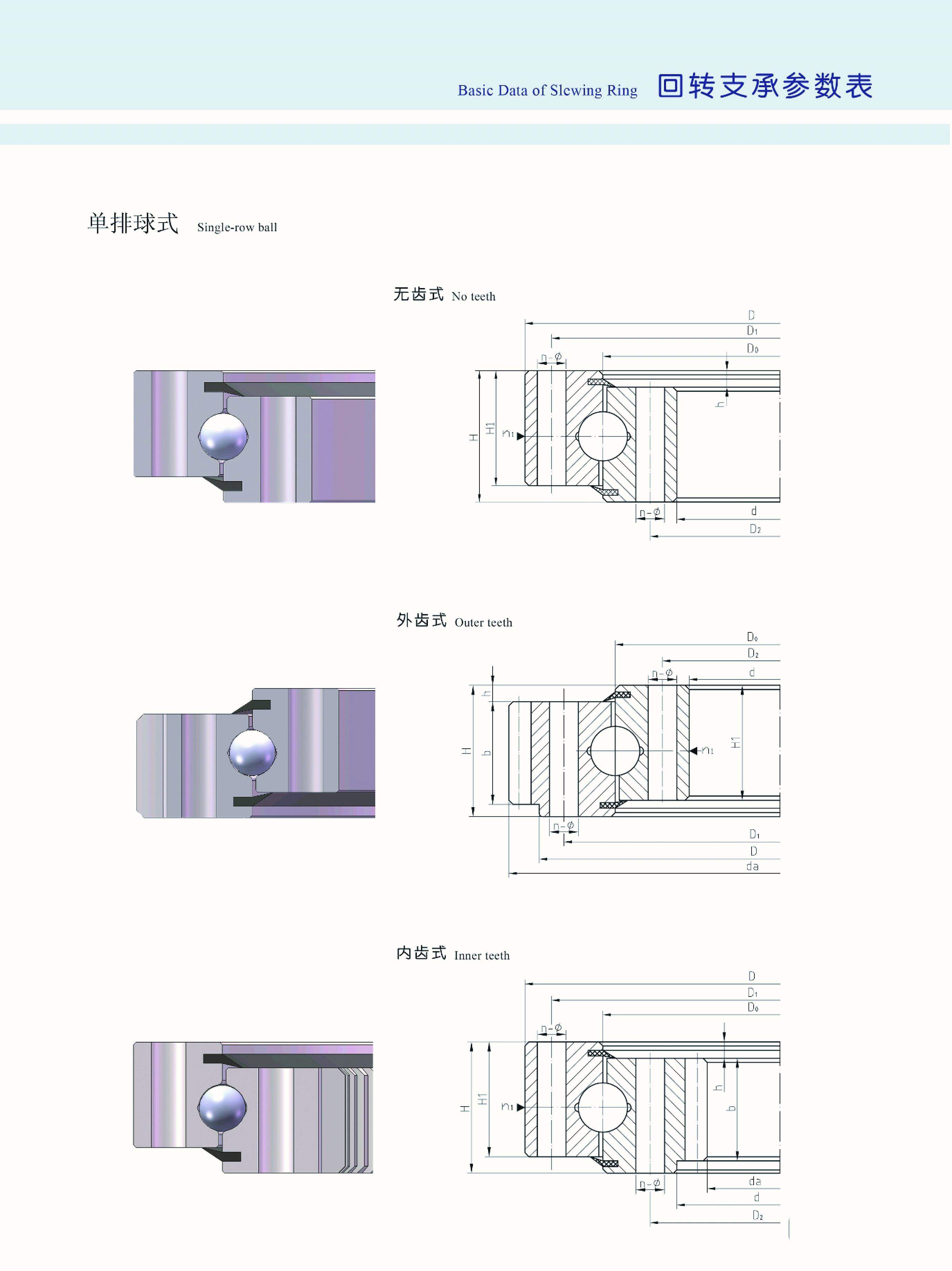

Kugellagerkonstruktionen bieten äußerst kostengünstige Rotationslösungen. Sie bieten eine hervorragende Bewegung mit geringer Reibung. Sie unterliegen jedoch strengen Beschränkungen hinsichtlich der körperlichen Belastung. Sie finden einreihige Aufbauten, die für leichte Kräne und kleinere Minibagger geeignet sind. Doppelreihige Konstruktionen sorgen für erhebliche Stabilität, indem sie die Kräfte auf zwei Laufbahnen verteilen. Dennoch sind sie angesichts massiver Umstürze im industriellen Maßstab immer noch unzureichend.
Kreuzrollenkonfigurationen bieten im Vergleich zu Kugelkonstruktionen eine höhere strukturelle Steifigkeit. Die Zylinderrollen wechseln ihre Ausrichtung im 90-Grad-Winkel. Diese Geometrie liefert eine außergewöhnliche Rotationsgenauigkeit. Diese Komponenten bewältigen gleichzeitige radiale, axiale und Momentbelastungen äußerst effektiv. Sie sollten Kreuzrollenkonfigurationen wählen, wenn Laststabilität und präzise Positionierung am wichtigsten sind.
Riesige Erdbewegungs- und Hebegeräte erfordern extrem robuste Lösungen. Dreireihige Wälzlager trennen den axialen und den radialen Lastpfad vollständig. Die Konstruktion verwendet horizontal ausgerichtete Rollen für axiale Belastungen und vertikal ausgerichtete Rollen für radiale Belastungen. Dieser deutliche technische Vorteil verhindert komplexe Spannungskonzentrationen innerhalb der Laufbahn. Wir positionieren diese Konfiguration als optimale Wahl für Offshore-Krane mit maximaler Kapazität. Auch sehr große Bergbaubagger sind stark auf diese robuste Architektur angewiesen, um jahrzehntelangen Missbrauch zu überstehen.
Erraten Sie niemals Ihre theoretischen Grenzen. Vergleichen Sie Ihre berechneten dynamischen Belastungen immer mit der spezifischen statischen Grenzkurve des Herstellers. Um die Sicherheit im Laufe der Zeit zu gewährleisten, müssen Sie gründliche Berechnungen der Nennlebensdauer durchführen. Ingenieure nutzen die Finite-Elemente-Analyse, um zu visualisieren, wie Lasten durch die Wälzelemente übertragen werden.
Tabelle 1: Vergleich gängiger Großwälzlagerstrukturen
Interner Strukturtyp | Primäre Belastungsstärke | Steifigkeitsgrad | Ideale Maschinenanwendung |
|---|---|---|---|
Einreihiger Ball | Licht axial und radial | Niedrig bis mittel | Minibagger, leichte Versorgungskräne |
Zweireihiger Ball | Moderater Moment | Mäßig | Mittelgroße Mobilkrane |
Cross-Roller | Gleichzeitig multidirektional | Hoch | Präzise Positionierungskräne, kompakte Ausrüstung |
Dreireihige Walze | Extremes Axial- und Momentmoment | Sehr hoch | Offshore-Kräne, riesige Bergbaubagger |
Selbst Komponenten höchster Qualität versagen bei schlechter Implementierung schnell. Theoretische Grenzen bedeuten nichts, wenn die physische Installation schwerwiegende Mängel mit sich bringt. Werfen wir einen Blick auf häufige Installationsfallen und wie Sie diese proaktiv vermeiden können.
Ein Drehkranz ist nur so steif wie die darunter montierte Stahlkonstruktion. Sie müssen die Komponente auf einer perfekt ebenen, präzise bearbeiteten Oberfläche festschrauben. Unregelmäßigkeiten der Montageoberfläche verursachen schwerwiegende Betriebsprobleme. Unebenheit führt zu örtlich begrenzten harten Stellen entlang der Laufbahn. Wenn sich das Gerät dreht, klemmen Wälzkörper an diesen engen Stellen. Diese harten Stellen führen direkt zu einer schnellen Verschlechterung der Laufbahn und einem frühen katastrophalen Ausfall.
Schrauben halten die gesamte Rotationsbaugruppe zusammen. Sie müssen für jede Montage hochfeste, präzise vorgespannte Schrauben angeben. Unsachgemäße Spannverfahren bergen massive strukturelle Risiken. Ungleichmäßige Spannkräfte führen direkt zu vorzeitiger Schraubenermüdung. Ein lockerer Bolzen überträgt extreme Belastungen auf seine Nachbarn. Mit der Zeit führt diese kaskadierende Ermüdung zu einer vollständigen, katastrophalen Trennung zwischen Oberwagen und Unterwagen.
Reinigen Sie die Schraubengewinde und Befestigungslöcher vor der Installation immer gründlich.
Um eine exakte Spannkraft zu erreichen, verwenden Sie einen kalibrierten hydraulischen Drehmomentschlüssel.
Befolgen Sie eine strikte sternförmige Anzugsreihenfolge, um eine gleichmäßige Lastverteilung sicherzustellen.
Ziehen Sie alle Befestigungselemente nach den ersten 100 Betriebsstunden des Geräts erneut an.
Umgebungen mit hoher Reibung zerstören Standardschmierfette sehr schnell. Sie müssen die Realität des Fettabbaus vor Ort kritisch bewerten. Hohe Hitze und extremer Druck verändern die grundlegenden chemischen Eigenschaften des Schmiermittels. Sobald sich das Öl vom Verdickungsmittel trennt, beginnt der Metall-auf-Metall-Kontakt.
Darüber hinaus haben Standard-Nitrildichtungen in stark abrasiven Umgebungen große Probleme. Sie reißen leicht an gezackten Trümmern. Für anspruchsvolle Bergbau- und Erdbewegungsanwendungen sollten Sie auf fortschrittliche Labyrinthdichtungssysteme umsteigen. Diese komplexen Siegel erzeugen ein physisches Labyrinth. Sie verhindern, dass Verunreinigungen jemals die lebenswichtigen Wälzkörper erreichen.
Die Beschaffung geht weit über die bloße Überprüfung der Katalogmaße hinaus. Sie benötigen von Ihren potenziellen Lieferanten einen nachweisbaren Nachweis der technischen Qualität. Die günstigste Voraboption wird oft zum teuersten Fehler.
Weisen Sie Ihre Einkaufsteams an, hochspezifische technische Daten anzufordern. Fordern Sie detaillierte, auf Ihre Maschine zugeschnittene statische und dynamische Belastbarkeitsdiagramme an. Fordern Sie umfassende Berechnungen der Zahnfestigkeit auf der Grundlage Ihres genauen Ritzeldrehmoments an. Fordern Sie CAD- und 3D-Modelle an. Sie benötigen diese Dateien, um Ihre eigene unabhängige Finite-Elemente-Analyse für die Chassis-Integration durchzuführen.
Die Basismetallurgie bestimmt das langfristige Überleben der Komponenten. Erfordern einen unbestreitbaren Nachweis der Induktionshärtungstiefen der Laufbahn. Ist die gehärtete Schicht zu flach, bricht die Laufbahn unter Belastung zusammen. Stellen Sie sicher, dass das Kernmaterial über eine hohe Schlagzähigkeit verfügt, um Stoßbelastungen standzuhalten. Zu den gängigen Branchenspezifikationen gehören 42CrMo- oder 50Mn-Schmiedestahl. Fordern Sie zerstörende Prüfdaten und Werkszertifikate an, um diese physikalischen Eigenschaften zu bestätigen, bevor Sie Bestellungen unterzeichnen.
Richten Sie Ihre wichtige Kaufentscheidung auf die langfristige Lebensdauer aus. Konzentrieren Sie sich nicht nur auf den Einzelpreis im Voraus. Komponenten minderer Qualität fallen oft Tausende von Stunden früher aus. Sie müssen die enormen Kosten für Ausfallzeiten beim Austausch einkalkulieren. Ein ausgefallener Ring legt eine ganze Baustelle lahm. Berücksichtigen Sie bei Ihrer abschließenden Lieferantenbewertung die Wartungsintervalle und Austauscharbeiten. Ein fachmännisch konstruiertes, äußerst langlebiges Teil spart im Laufe von zehn Jahren ununterbrochenen, anstrengenden Betriebs enorme Kapitalkosten.
Die Wahl der richtigen Rotationsbaugruppe schließt eine kritische technische Lücke. Es verbindet theoretische mechanische Grenzen mit der harten Realität aktiver Baustellen. Entscheidungsträger müssen empirischen Lastdaten und robuster struktureller Kompatibilität stets Vorrang vor generischen Katalogspezifikationen einräumen. Kräne benötigen eine unglaubliche Widerstandsfähigkeit gegenüber Kippmomenten. Bagger erfordern eine unübertroffene Widerstandsfähigkeit gegenüber ständigen, heftigen Stoßbelastungen.
Die Abstimmung der internen Wälzelemente und Getriebekonfigurationen auf Ihre spezifische Maschine gewährleistet eine sichere und zuverlässige Leistung. Ein ordnungsgemäß spezifizierter und sorgfältig installierter Ring sorgt für Tausende störungsfreier Betriebsstunden. Wir empfehlen dringend, vor der endgültigen Festlegung von Gerätekonstruktionen den Rat eines Experten einzuholen. Kontaktieren Sie unser technisches Support-Team für eine individuelle Lastprofilbewertung oder laden Sie unseren Leitfaden zur technischen Dimensionierung herunter, um noch heute mit Ihrem nächsten Projekt zu beginnen.
A: Sie berechnen die äquivalente Last mithilfe einer speziellen Formel, die die maximale Axiallast, die Radiallast und das Gesamtkippmoment kombiniert. Ingenieure wenden einen anwendungsspezifischen Sicherheitsfaktor basierend auf dem Gerätetyp an. Sie tragen diese endgültige äquivalente Last gegen die statische Grenzkurve des Herstellers auf, um die strukturelle Sicherheit zu überprüfen.
A: Ingenieure messen die Lebensdauer in theoretischen Rotationsstunden, bekannt als L10-Lebensdauer. Eine hochwertige Montage erfordert typischerweise 10.000 bis 30.000 Betriebsstunden. Diese Lebensdauer hängt jedoch stark von der strikten Einhaltung konsistenter Schmierpläne, der Aufrechterhaltung der richtigen Schraubenspannung und der Einhaltung der vorgeschriebenen Kapazitätsgrenzen ab.
A: Wir empfehlen Rollenkonfigurationen dringend, wenn Ihre Maschine extremen Kippmomenten ausgesetzt ist oder starken Stößen ausgesetzt ist. Zylindrische Rollen bieten eine wesentlich größere Kontaktfläche mit der Laufbahn als sphärische Kugeln. Diese Geometrie sorgt für maximale Struktursteifigkeit und verhindert, dass der Stahl unter enormem Druck nachgibt.
A: Als pragmatische Grundregel schmieren Sie die Laufbahnen und Verzahnungen bei aktiven Geräten alle 50 bis 100 Betriebsstunden manuell. Schwere Bedingungen mit starkem Schlamm, korrosivem Salzwasser oder ständiger Rotation erfordern jedoch kontinuierliche automatische Schmiersysteme, um einen schnellen Fettabbau und Metall-auf-Metall-Verschleiß zu verhindern.
