Bei Radar-, Satellitenkommunikations- und Radioteleskopanwendungen ist die Positionsgenauigkeit nicht verhandelbar. Ein Bruchteil eines Grads an mechanischem Spiel führt zu einer erheblichen Signalverschlechterung. Es kann sogar zum vollständigen Zielverlust kommen. Bei diesen Kennzahlen können Sie keine Kompromisse eingehen. Standardmäßige industrielle Schwenkantriebe versagen bei Antennenanwendungen häufig. Sie haben Probleme aufgrund einzigartiger aerodynamischer Belastungen wie starken Windböen. Sie werden auch durch extreme Umwelteinflüsse schnell abgebaut. Darüber hinaus mangelt es Standardantrieben an der für die hochfrequente Datenübertragung notwendigen spielfreien Dauernachführung.
Wir haben diesen Leitfaden geschrieben, um genau diese Probleme zu lösen. Es bietet Entwicklungs- und Beschaffungsteams einen strengen Bewertungsrahmen. Sie lernen, die richtige Ausrüstung richtig zu spezifizieren, zu dimensionieren und zu beschaffen. Dieser strukturierte Ansatz hilft Ihnen, hohe Kosten für Überspezifikationen zu vermeiden. Außerdem schützt es Ihre Kommunikationsnetzwerke vor einer katastrophalen Minderleistung im Feld.
Das Haltemoment und die Kippmomentkapazität müssen auf der Grundlage der maximalen überlebensfähigen Windlasten auf der Parabolschüssel berechnet werden, nicht nur auf der Grundlage des statischen Gewichts.
Hochfrequenzkommunikation erfordert spezielle spielarme oder spielfreie Getriebe, um die Signalintegrität aufrechtzuerhalten.
Die Wahl zwischen einem standardmäßigen geschlossenen Antrieb und einem kundenspezifischen Schwenksystem hängt stark von den extremen Umgebungsbedingungen (Salznebel, extreme Temperaturen) und dem Integrationsraum ab.
Die Anbieterbewertung muss überprüfbare Testdaten für dynamische Belastungsgrenzen und Schutzarten (IP) umfassen.
Sie müssen die genauen Kräfte verstehen, die auf Ihre Ausrüstung wirken. Antennenarrays unterliegen einer einzigartigen Mischung aus konstanter Schwerkraft und stark variablen aerodynamischen Drücken. Wenn diese Kräfte nicht genau kategorisiert werden, führt dies direkt zu einem mechanischen Versagen.
Wir unterscheiden zunächst zwischen statischem Eigengewicht und dynamischen Auflagekräften. Die statische Last stellt die physikalische Masse des Antennenarrays dar. Es drückt direkt nach unten auf das Lager. Dynamische Belastungen treten in dem Moment auf, in dem die Verfolgung beginnt. Durch schnelles Beschleunigen und Abbremsen entstehen enorme Trägheitskräfte. Sie müssen Ihre Zahnradzähne so dimensionieren, dass sie diesen Rotationsbelastungen standhalten. Verlassen Sie sich nicht ausschließlich auf die statische Tragzahl aus Basiskatalogen.
Wind führt die destruktivste Variable in das Systemdesign ein. Sie müssen zwei unterschiedliche Windschwellenwerte berechnen. Betriebswindgrenzen definieren die maximale Windgeschwindigkeit, bei der die Verfolgung eine strenge Genauigkeit gewährleisten muss. Unter diesen Bedingungen läuft der Antrieb weiterhin reibungslos. Überlebenswindgrenzen definieren die absoluten maximalen Sturmbedingungen. Bei Überlebensereignissen bleibt der Antrieb stehen. Es muss die Schüssel in einer sicheren Verstauposition verriegeln. Es muss stabil bleiben, ohne dass es zu Abscherungen im Inneren des Zahnrads kommt.
Parabolantennen zeichnen sich durch einen sehr hohen Schwerpunkt aus. Sie fangen den Wind ein wie ein riesiges Segel. Dadurch entsteht ein starker Hebelarmeffekt gegenüber der Basishalterung. Wir nennen diese Kraft das Kippmoment-Drehmoment. Es versucht aktiv, das Laufwerk auseinanderzubrechen. Daher bleibt das Kippmoment der kritischste mechanische Schwellenwert für einen Antennenschwenkantrieb . Wenn die Kippmomentkapazität zu gering ist, verformen sich die inneren Laufbahnen.
Tabelle: Kategorisierung der Antennenlast
Kategorie laden | Primärquelle | Technische Auswirkungen |
|---|---|---|
Axiale statische Belastung | Eigengewicht der Antennenschüssel | Bestimmt die Größe des Basislagers und den Kugel-/Rollendurchmesser. |
Radiale dynamische Belastung | Beschleunigung beim Tracking | Bestimmt die erforderliche Zahneingriffsfestigkeit. |
Kippmoment | Windscherung auf der Schalenoberfläche | Erfordert eine hochsteife Laufbahnkonstruktion, um eine Trennung zu verhindern. |
Ihre spezifische Tracking-Geometrie bestimmt die Systemarchitektur. Ingenieure müssen sich entscheiden, ob sie sich in einer oder zwei Ebenen bewegen möchten. Jede Konfiguration bringt unterschiedliche Vorteile und Steuerungsanforderungen mit sich.
Einachsige Module drehen sich nur in eine Richtung. Sie verwalten typischerweise Azimut- (links-rechts) oder Höhenbewegungen (oben-unten). Sie eignen sich am besten für terrestrische Kommunikationsarrays. Sie zeichnen sich auch durch die Einzelebenennachführung der Sonne aus. Diese Einheiten bleiben äußerst kostengünstig. Sie vereinfachen Ihre Regelkreisintegration. Sie verwalten nur einen Datenfeedback-Stream.

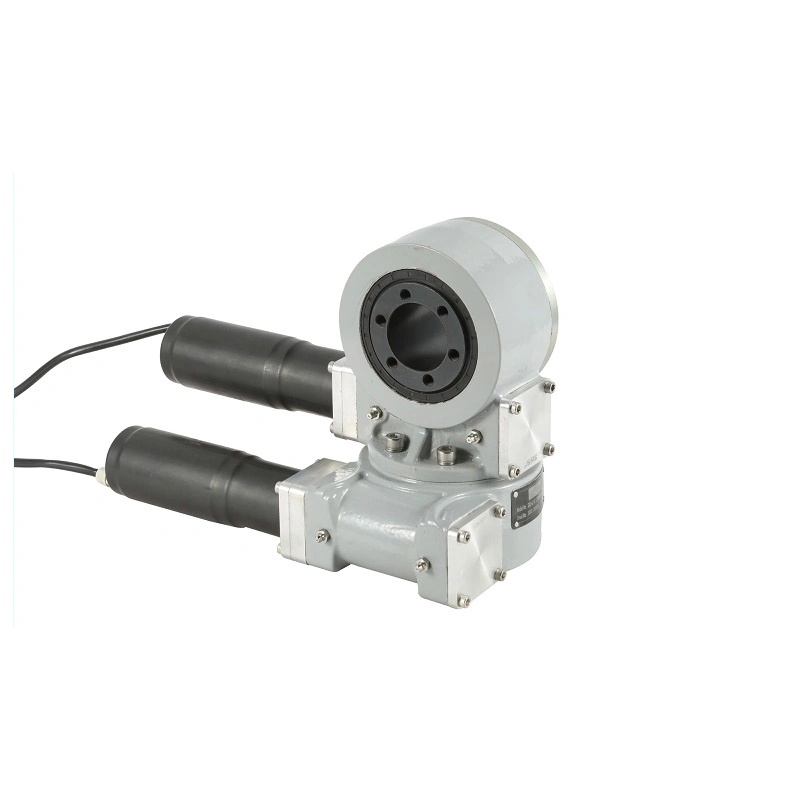

Komplexe Beobachtungssysteme erfordern eine vollständige Abdeckung der Hemisphäre. Daher ist ein zweiachsiger Schwenkantrieb unerlässlich. Sie vereinen Azimut- und Höhenrotation in einer integrierten Einheit. Sie benötigen dieses Setup für die Satellitenverfolgung und astronomische Beobachtung. Auch fortschrittliche militärische Radarsysteme sind bei der Verfolgung von Luftzielen stark auf sie angewiesen.
Die Einführung zweiachsiger Module erfordert bestimmte technische Kompromisse. Wir müssen diese Realitäten frühzeitig in der Entwurfsphase berücksichtigen.
Platzbedarf: Integrierte Doppelmodule sparen Platz im Vergleich zum Stapeln zweier unabhängiger Einzellaufwerke.
Gewichtsnachteile: Doppelmodule sind dicht. Sie erhöhen das Gewicht der Turmstruktur erheblich.
Steuerungskomplexität: Sie müssen zwei präzise Motoren gleichzeitig verwalten. Dies erfordert fortschrittliche kinematische Algorithmen, um eine Spurabweichung zu verhindern.
Das mechanische Getriebe bedeutet nichts ohne den richtigen Motor. Sie müssen das elektrische Antriebssystem an Ihre verfügbare Infrastruktur anpassen. Sie müssen die Motorgenauigkeit auch an Ihre Kommunikationsfrequenzanforderungen anpassen.
Viele Systeme werden an entfernten Standorten betrieben. Sie sitzen netzunabhängig. Diese Standorte sind stark auf Solarbanken und Batteriespeicher angewiesen. Sie müssen diese Infrastruktur sorgfältig bewerten. ein Als Industriestandard dient hier Es bietet nahtlose Batteriekompatibilität. Es bietet außerdem eine sicherere Niederspannungsumgebung für Wartungsteams. Dadurch entfällt der Bedarf an sperrigen Wechselstrom-Wechselrichtern. 24VDC-Schwenkmotor .
Die Auswahl der Kernmotortechnologie wirkt sich direkt auf Ihr Tracking-Error-Budget aus.
Schrittmotoren: Diese bleiben äußerst kostengünstig. Sie eignen sich gut für vorhersehbares Tracking bei niedriger Geschwindigkeit. Allerdings fehlt ihnen eine Echtzeit-Positionsüberprüfung.
Servomotoren: Diese sind für hochpräzise Einstellungen zwingend erforderlich. Sie verfügen über ein Closed-Loop-Feedback. Sie korrigieren windbedingte Positionsfehler in Millisekunden.
BLDC-Motoren (bürstenloser Gleichstrom): Sie bieten einen hervorragenden Mittelweg. Sie bieten eine lange Lebensdauer und bewältigen problemlos kontinuierliche Rotation.
Sie müssen den Bedarf an integrierten Encodern beurteilen. Encoder teilen Ihrem Computer genau mit, wohin die Schüssel zeigt. Sie müssen außerdem das Motorausgangsdrehmoment an das Schneckengetriebeverhältnis anpassen. Ein hohes Untersetzungsverhältnis vervielfacht das Motordrehmoment exponentiell. Durch diese Synergie entsteht ein hochleistungsfähiger Antrieb zur Antennenpositionierung . Es bewegt riesige Gewichte mit relativ kleinen elektrischen Strömen.
Beschaffungsteams müssen Antriebe anhand strenger technischer Parameter bewerten. Vermeiden Sie es, sich auf generische Marketingaussagen zu verlassen. Sie müssen diese drei technischen Kernkriterien überprüfen, bevor Sie einen Kauf abschließen.
Das Spiel stellt den physischen Raum zwischen den Zahnradzähnen dar. Es wirkt sich direkt auf Ihr Tracking-Error-Budget aus. Wenn der Wind die Schüssel antreibt, klappern die Zahnräder über diesen Spalt hin und her. Dies führt zu Signalverlust. Hochfrequenzkommunikation erfordert Anforderungen an die Spielfreiheit. Um dieses Problem zu lösen, führen wir Doppelschnecken- oder vorgespannte Getriebekonstruktionen ein. Ein Doppelschneckensystem verwendet zwei Schneckenwellen. Sie drücken von gegenüberliegenden Seiten gegen den Hauptzahnkranz. Dadurch wird das interne Spiel vollständig eliminiert.
Das Haltemoment dient als ultimativer Schutz gegen windbedingtes Zurücktreiben. Beim Ausschalten der Stromversorgung muss der Antrieb die Antenne ruhig halten. Schneckengetriebe zeichnen sich durch eine natürliche Selbsthemmung aus. Der Reibungswinkel verhindert, dass der Zahnkranz die Schneckenwelle rückwärts dreht. Sie müssen von Ihrem Lieferanten nachweisbare Haltemoment-Testdaten verlangen.
Feuchtigkeit und Staub zerstören interne Lager schnell. Als Basis müssen Sie die Schutzart IP65 oder IP66 verlangen. Dies gewährleistet eine dichte Abdichtung gegen starken Regen und Flugsand. Wenn Sie Systeme in Küstenumgebungen einsetzen, versagt die Standardlackierung. Salznebel frisst sich innerhalb von Wochen durch basisches Epoxidharz. Sie müssen die Notwendigkeit spezieller Beschichtungen darlegen. Geben Sie C5-Farbsysteme in Marinequalität an. Sie sollten auch externe Befestigungselemente aus Edelstahl anfordern.
Best Practice: Überprüfen Sie immer die Dichtungsmaterialien. Geben Sie UV-beständige Viton-Dichtungen für Wüsteninstallationen an.
Häufiger Fehler: Die Platzierung des Entlüftungsventils wird ignoriert. Eingeschlossenes Kondenswasser führt selbst in versiegelten Einheiten zu innerem Rost.
Die Katalogoptionen bewältigen viele Standardprojekte perfekt. Allerdings bringen spezielle Installationen handelsübliche Komponenten über ihre Grenzen hinaus. Sie müssen erkennen, wann Standardlaufwerke ausfallen. Sie müssen auf maßgeschneiderte Technik umsteigen.
Erkennen Sie frühzeitig kritische Warnsignale. Standardantriebe verwenden Allzweck-Lithiumfett. Bei Einsätzen in arktischen Regionen führen extreme Temperaturgradienten zum Ausfall des Schmiermittels. Das Fett gefriert fest. Der Motor brennt beim Versuch, die eingefrorenen Zahnräder zu drehen. Darüber hinaus verfügen Kataloglaufwerke über feste Montageflächen. Sie passen selten in beengte Platzverhältnisse oder in herkömmliche Turmhalterungen.
Ingenieure können nahezu jede Komponente eines kundenspezifischen Schwenksystems modifizieren . Betrachten Sie diese häufigen Modifikationen:
Benutzerdefinierte Lochmuster für die Nachrüstung älterer Antennen.
Spezialfette für niedrige Temperaturen.
Interne Heizkissen, mit dem Gehäuse verklebt.
Nicht standardmäßige Übersetzungsverhältnisse, die für eine extrem langsame, kontinuierliche Verfolgung ausgelegt sind.
Spezielle Encoder-Halterungen, die direkt in den Gehäuseguss integriert sind.
Die Anpassung birgt inhärente Implementierungsrisiken. Längere Lieferzeiten müssen Sie akzeptieren. Die Fertigstellung individueller Gussteile dauert Monate. Darüber hinaus sind Sie mit der Notwendigkeit einer strengen Prototypenvalidierung konfrontiert. Sie können nicht einfach eine benutzerdefinierte Einheit installieren und hoffen, dass sie funktioniert. Fordern Sie ein strenges FAT-Protokoll (Factory Acceptance Testing). Stellen Sie sicher, dass der Anbieter die kundenspezifische Einheit vor dem Versand unter simulierten Höchstlasten testet.
Die Auswahl des richtigen Fertigungspartners sichert Ihren Projektzeitplan. Ein schlechter Anbieter liefert schlechte Dokumentation und inkonsistente Metallurgie. Sie benötigen einen strukturierten Ansatz, um Ihre Lieferantenliste einzugrenzen.
Sie müssen genau wissen, was Sie den Lieferanten fragen müssen. Akzeptieren Sie niemals vage Qualitätsversprechen. Fordern Sie tatsächliche Belastungstestzertifikate an. Fordern Sie Materialwärmebehandlungsaufzeichnungen für die Schneckenwelle und den Zahnkranz an. Durch die richtige Induktionshärtung wird vorzeitiger Zahnverschleiß verhindert. Fordern Sie detaillierte Spielmessberichte von der Endmontagelinie an.
Initiieren Sie Lieferantenanfragen nicht blind. Wir empfehlen, zunächst ein erstes, umfassendes Pflichtenheft zu erstellen. Dokumentieren Sie Ihre S-Kurven-Drehmomentanforderungen. Definieren Sie die maximal erforderliche Drehzahl. Beschreiben Sie alle Umweltextreme, einschließlich Temperaturschwankungen und Salzbelastung. Senden Sie dieses einheitliche Dokument an drei geprüfte Lieferanten. Dies zwingt sie dazu, identische Fähigkeiten anzugeben, wodurch Ihre endgültige Entscheidung objektiv wird.
Die Auswahl eines Antennenschwenkantriebs ist immer ein strenger Balanceakt. Sie müssen ständig die Umweltverträglichkeit gegen Tracking-Präzision und Budgetbeschränkungen abwägen. Das Verfehlen eines dieser Faktoren führt zum Scheitern des Projekts.
Abschließend empfehlen wir: Halten Sie immer Drehmoment und Präzision im Vordergrund. Es ist eine kluge Investition, die strukturelle Kapazität leicht zu überdimensionieren. Dies ist oft wesentlich wirtschaftlicher als der Austausch eines ausgefallenen Laufwerks nach einem Unwetter. Ausfallzeiten zerstören geschäftskritische Datenströme.
Wir empfehlen Ihnen, sich direkt an spezialisierte Anwendungstechniker zu wenden. Lassen Sie eine vollständige kinematische und dynamische Lastanalyse durchführen. Basieren Sie diese Analyse ausschließlich auf den Abmessungen Ihrer spezifischen Antennenschüssel und den lokalen Winddaten.
A: Um dies zu berechnen, müssen Sie die maximale Überlebenswindgeschwindigkeit im Verhältnis zur Gesamtoberfläche Ihrer Parabolschüssel ermitteln. Diese aerodynamische Kraft multiplizieren Sie mit dem Abstand vom Drehpunkt (Schwerpunkt) zum Antriebszentrum. Dieser resultierende Wert bestimmt die maximale potenzielle Rotationskraft, der der Antrieb widerstehen muss.
A: Ja. Die 24-VDC-Spannung des Motors bestimmt lediglich die elektrischen Integrations- und Sicherheitsparameter. Durch den Drehantrieb selbst wird ein enormes mechanisches Drehmoment erreicht. Diese Antriebe nutzen ein hohes Untersetzungsverhältnis, das oft zwischen 60:1 und 150:1 liegt, wodurch die Leistung des kleinen Motors exponentiell vervielfacht wird.
A: Bei der Standardwartung muss alle 3 bis 6 Monate frisches Fett in die Laufbahnen und den Zahneingriff gepumpt werden, abhängig von der Rotationsfrequenz. Sie müssen außerdem die äußere Dichtungsintegrität kontinuierlich auf Risse überprüfen. Schließlich ist die jährliche Überprüfung und das erneute Anziehen der Befestigungsschrauben von entscheidender Bedeutung, um die strukturelle Sicherheit zu gewährleisten.
